Cửa Gió Hồi Là Gì? Cấu Tạo, Nguyên Lý Và Ứng Dụng Trong Hệ Thống HVAC

Posted on 24/10/2025 by ADmin

24
Th10

Cửa gió hồi là một trong những bộ phận quan trọng trong hệ thống HVAC, có chức năng thu hồi và tuần hoàn luồng không khí, giúp cân bằng áp suất và đảm bảo hiệu quả điều hòa không khí trong tòa nhà. Việc hiểu rõ cấu tạo, nguyên lý và ứng dụng của cửa gió hồi sẽ giúp kỹ sư, chủ đầu tư và đơn vị thi công lựa chọn, lắp đặt và bảo trì đúng cách – mang lại hiệu suất tối ưu và tuổi thọ bền vững cho toàn hệ thống.

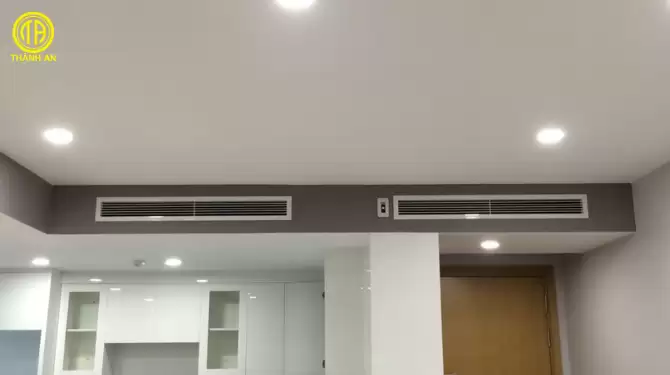

Cửa gió hồi

Cửa gió hồi (Return Air Grille) là miệng gió được lắp đặt ở tường, trần hoặc sàn, đảm nhiệm nhiệm vụ thu hồi không khí từ các khu vực trong công trình trở lại hệ thống xử lý trung tâm như AHU, FCU hoặc dàn lạnh

Khác với cửa gió cấp – nơi đưa không khí đã xử lý vào không gian – cửa gió hồi làm nhiệm vụ dẫn không khí “trở lại” để tiếp tục được lọc, làm lạnh hoặc sưởi trước khi tái phân phối.
Bên cạnh đó, cửa gió hồi còn góp phần cân bằng áp suất, duy trì luồng không khí ổn định và bảo vệ các thiết bị trong hệ thống khỏi bụi bẩn hoặc tạp chất.

Cấu tạo cơ bản của cửa gió hồi

Một bộ cửa gió hồi tiêu chuẩn thường bao gồm:

• Khung và mặt ốp: Được sản xuất từ nhôm, thép sơn tĩnh điện, inox hoặc nhựa ABS. Kiểu dáng phổ biến gồm dạng thanh ngang (bar type), lưới tổ ong (eggcrate) hoặc dạng chéo (louver) tùy vào yêu cầu thẩm mỹ và vị trí lắp đặt.

• Lưới hoặc van ngăn: Một số loại cửa được tích hợp van chống gió đảo chiều (backdraft damper), giúp ngăn gió thổi ngược khi hệ thống tắt.

• Khay lọc bụi: Một số cửa gió hồi có khay chứa lọc (filter) nhằm giữ lại bụi và tạp chất trước khi không khí hồi về AHU/FCU.

• Phụ kiện cố định: Bao gồm bu lông, gioăng cao su, chốt gài… giúp cửa kín khít, dễ tháo lắp, đảm bảo độ bền và hiệu quả hoạt động lâu dài.

Cấu trúc cửa gió hồi không chỉ giúp tối ưu luồng gió mà còn đảm bảo tính thẩm mỹ, dễ bảo dưỡng trong quá trình sử dụng.

Nguyên lý hoạt động

Cửa gió hồi hoạt động dựa trên sự chênh lệch áp suất trong hệ thống HVAC. Khi quạt hút trong AHU hoặc FCU hoạt động, nó tạo ra áp suất âm khiến không khí trong phòng được hút qua cửa gió hồi, đi qua bộ lọc bụi, rồi dẫn đến thiết bị xử lý trung tâm để làm lạnh hoặc sưởi.Sau khi được xử lý, không khí lại được cấp vào không gian qua cửa gió cấp.

Chu trình này diễn ra liên tục, giúp đảm bảo môi trường trong phòng luôn được lưu thông, sạch sẽ và ổn định về nhiệt độ – độ ẩm.
Với những hệ thống có van chống đảo chiều, khi quạt dừng hoạt động, cửa gió sẽ tự đóng để ngăn dòng khí ngược, bảo vệ thiết bị và duy trì hiệu quả kín khí.

Các loại cửa gió hồi phổ biến

• Cửa gió hồi dạng thanh ngang (Bar Type): Thiết kế đơn giản, độ bền cao, dễ thi công – phù hợp với các tòa nhà văn phòng và khu dân dụng.

• Cửa gió hồi dạng tổ ong (Eggcrate): Diện tích mở lớn, lưu thông không khí tốt, thường được dùng cho các khu vực cần trao đổi khí mạnh hoặc lắp đặt lọc bụi sơ cấp.

• Cửa gió hồi dạng đục lỗ (Perforated / T-bar): Dành cho trần thạch cao hoặc hệ trần module, đảm bảo tính đồng bộ về thẩm mỹ.

• Cửa gió hồi tích hợp khay lọc: Được sử dụng tại các khu vực có nhiều bụi, đảm bảo không khí hồi về hệ thống sạch hơn, giảm tải cho thiết bị xử lý trung tâm.

Ứng dụng cửa gió hồi trong hệ thống HVAC và những lưu ý

Cửa gió hồi xuất hiện ở hầu hết các loại công trình có sử dụng hệ thống HVAC:

• Khu dân dụng: Căn hộ, biệt thự, nhà phố – giúp lưu thông khí, duy trì chất lượng không khí trong phòng.

• Tòa nhà thương mại: Văn phòng, trung tâm thương mại, khách sạn – hỗ trợ cân bằng áp suất và đảm bảo luồng khí tuần hoàn ổn định.

• Nhà xưởng công nghiệp: Giúp thu hồi khí, điều hòa nhiệt độ và hỗ trợ quá trình xử lý bụi, hơi nóng trong môi trường sản xuất.

Việc bố trí cửa gió hồi đúng vị trí (thường ở khu vực cuối luồng gió cấp) giúp hệ thống hoạt động hiệu quả, tiết kiệm năng lượng và giảm áp lực cho quạt hút.

Cách chọn cửa gió hồi phù hợp

Để đạt hiệu suất tối ưu, khi lựa chọn cửa gió hồi cần xem xét các yếu tố sau:

• Lưu lượng gió và kích thước: Kích thước cửa phải đáp ứng đủ lưu lượng hồi theo thiết kế. Nếu chọn cửa quá nhỏ, tốc độ gió tăng cao sẽ gây ồn và giảm hiệu suất.

• Chất liệu: Trong môi trường ẩm hoặc ngoài trời, nên chọn inox để chống ăn mòn; với môi trường trong nhà, có thể sử dụng nhôm hoặc thép sơn tĩnh điện.

• Tích hợp khay lọc: Với những không gian nhiều bụi hoặc yêu cầu cao về chất lượng không khí (như phòng sạch, phòng kỹ thuật), nên chọn cửa có khay lắp filter.

• Tính năng bổ sung: Một số công trình cần cửa có van chống đảo chiều hoặc nắp bảo vệ ngoài trời để ngăn mưa, bụi xâm nhập.

Lưu ý khi lắp đặt cửa gió hồi

• Vị trí lắp đặt: Nên đặt tại khu vực không có vật cản như tủ, rèm, thiết bị điện, tránh gần nguồn nhiệt hoặc khu vực sinh bụi.

• Khoảng cách hợp lý với AHU/FCU: Đảm bảo đường ống dẫn gió ngắn, hạn chế uốn cong nhiều lần để tránh tổn thất áp suất.

• Kết nối kín khít: Tại điểm tiếp nối giữa cửa gió hồi và ống gió cần có gioăng kín, tránh rò rỉ khí.

• Dễ bảo trì: Cửa nên được thiết kế để tháo lắp nhanh, thuận tiện cho việc vệ sinh khay lọc và mặt ốp.

• Tiếp địa an toàn: Với các cửa bằng kim loại, cần đảm bảo nối đất theo tiêu chuẩn an toàn điện.

Bảo trì và vệ sinh định kỳ

Việc bảo trì cửa gió hồi định kỳ là yếu tố quan trọng để duy trì chất lượng không khí và hiệu suất hệ thống:

• Vệ sinh mặt cửa: Lau sạch bụi bẩn bám trên bề mặt, đặc biệt là ở các thanh ngang hoặc khe lưới.

• Thay hoặc làm sạch bộ lọc: Nếu cửa có khay lọc bụi, cần kiểm tra và thay mới định kỳ 3–6 tháng/lần tùy mức độ sử dụng.

• Kiểm tra cơ cấu van: Đảm bảo van chống đảo chiều hoạt động trơn tru, không bị kẹt.

• Sơn bảo vệ hoặc xử lý bề mặt: Với cửa bằng thép sơn tĩnh điện, nếu lớp sơn bong tróc, cần sơn lại để chống rỉ sét.

Bảo trì đúng định kỳ giúp giảm chi phí năng lượng, kéo dài tuổi thọ cho thiết bị và duy trì không gian làm việc trong lành.

Kết luận cửa gió hồi

Cửa gió hồi là bộ phận không thể thiếu trong bất kỳ hệ thống HVAC nào. Việc lựa chọn đúng loại cửa, sử dụng vật liệu phù hợp, lắp đặt đúng kỹ thuật và bảo trì định kỳ sẽ giúp đảm bảo luồng không khí tuần hoàn ổn định, tăng hiệu quả năng lượng và giảm chi phí vận hành.
