Cút ống gió vuông chống cháy EI

Cút ống gió vuông chống cháy EI

Trong quy chuẩn mới nhất theo nghị định 136 về luật phòng cháy và chữa cháy; quy chuẩn QCVN 06:2020/BXD – Quy chuẩn kỹ thuật quốc gia về an toàn cháy cho nhà và công trình; thì tiêu chuẩn của hệ thống ống gió được áp dụng trong hệ thống PCCC mới này có những thay đổi cao hơn rất nhiều. Trong đó thì đường ống gió và thiết bị hút ngoài ngoài việc đảm bảo tiêu chuẩn TCVN 5687:2010. Chúng còn phải đảm bảo được làm từ các vật liệu chống cháy có giới hạn chịu lửa bao gồm các giới hạn EI khác nhau.

Hay nói đơn giản hơn thì ống gió chống cháy EI là hệ thống ống gió cần đảm bảo được các giới hạn chịu lửa nhất định như: EI 30; EI 45; EI 60; EI 90 và EI 120, …Tương đương với các mốc giới hạn chịu lửa là 30 – 45 – 60 – 90 và 120 phút.

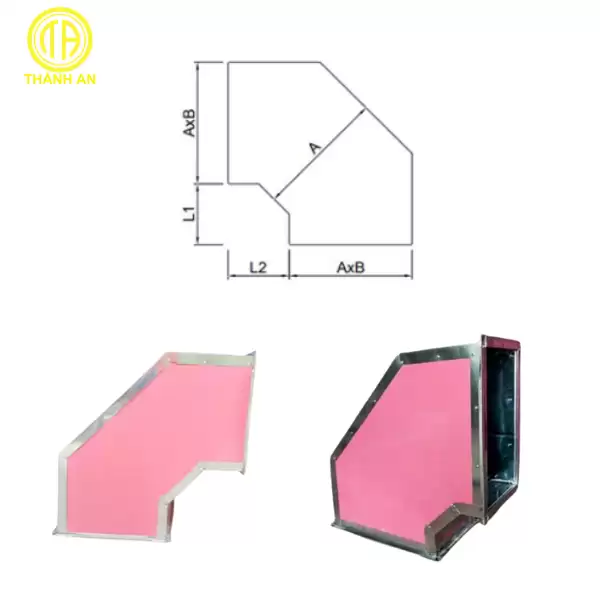

Kết cấu Cút ống gió vuông chống cháy EI theo từng giới hạn chịu lửa EI

Kết cấu của ống gió
Với mỗi giới hạn chịu lửa, ống gió sẽ được kết cấu theo từng giới hạn khác nhau. Chúng cần đảm bảo nằm trong khung giới hạn được quy định và kiểm nghiệm đạt – bởi các đơn vị chức năng có khả năng kiểm duyệt và phê duyệt. Trong đó cần ghi nhận rõ:

+ Yêu cầu về lớp trong cùng

+ Yêu cầu về lớp chống cháy

+ Yêu cầu về lớp ngoài cùng, để làm sao có thể đảm bảo về tính toàn vẹn (E) và tính cách nhiệt (I) tối thiểu cần đạt được; được đánh giá theo tiêu chuẩn ISO 6944-1:2008.

Trong đó vị trí sử dụng của từng giới hạn được chỉ rõ trong phụ lục D – Các quy định bảo vệ chống khói cho nhà và công trình được trích dẫn từ quy chuẩn QCVN 06:2020/BXD. Cụ thể như sau:

Giới hạn chịu lửa theo từng hạn mức và vị trí sử dụng
+ EI 120: Đối với các đường ống và kênh dẫn khói nằm bên ngoài phạm vi của khoang cháy mà hệ thống đó phục vụ; khi đó tại các vị trí đường ống và kênh khói đi xuyên qua tường, sàn ngăn cháy của khoang cháy không được lắp các van ngăn cháy loại thường mở.

+ EI 60: Đối với đường ống và kênh dẫn khói nằm trong phạm vi của khoảng cháy được phục vụ; khi sử dụng để thải khói từ các gara để xe dạng kín

+ EI 45: Đối với đường ống và kênh dẫn khói theo phương đứng nằm trong phạm vi của khoang cháy được phục vụ; khi hút sản phẩm cháy trực tiếp tại khu vực phục vụ đó

+ EI 30: Đối với các trường hợp khác nằm trong phạm vi khoang cháy được phục vụ.

Lưu ý:

+ Việc bố trí các quạt hút với giới hạn chịu lửa phù hợp (ví dụ: 0,5h ở 200 oC; 0,5h ở 300 oC; 1h ở 300 oC; 1h ở 400 oC; 1h ở 600 oC hoặc 1,5h ở 600 oC, …); phải được thực hiện căn cứ vào nhiệt độ tính toán của dòng khí chuyển dịch; tương ứng với hạng của gian phòng được phục vụ.

+ Khói và sản phẩm cháy phải được xả ở bên ngoài nhà và công trình theo một trong hai phương án sau:

+> Qua các ô thoáng, giếng thải nằm trên tường ngoài không có ô cửa; hoặc cách các ô cửa không nhỏ hơn 5m theo cả phương ngang và phương đứng và cách mặt đất hơn 2 m. Khoảng cách đến ô cửa có thể giảm xuống; nếu bảo đảm vận tốc thải khói không nhỏ hơn 20m/s.

+> Qua các giếng thải khói tách biệt nằm trên mặt đất ở khoảng cách không nhỏ hơn 15m; tính đến tường ngoài có ô cửa và các miệng hút của hệ thống điều hòa không khí, tăng áp của nhà đó cũng như nhà lân cận.

+ Cho phép xả khói từ các ống hút khói từ tầng hầm và tầng nửa hầm qua các khoang được thông gió. Trong trường hợp này, miệng xả khói phải được đặt cách nền của khoang thông gió ít nhất là 6m (cách kết cấu của một ngôi nhà ít nhất là 3m theo chiều đứng và 1m theo chiều ngang); hoặc đối với thiết bị xả dạng ướt phải cách mặt sàn ít nhất là 3m. Không lắp các van khói trên những ống này.
