Cấu Tạo Điều Hòa Âm Trần Nối Ống Gió Chi Tiết Nhất

Posted on 01/07/2025 by ADmin

01
Th7

Cấu tạo điều hòa âm trần nối ống gió là tập hợp các bộ phận chính và phụ trợ tạo nên một hệ thống điều hòa được lắp đặt âm trong trần nhà và kết nối với hệ thống ống gió để phân phối không khí lạnh đều khắp không gian.

Khác với các loại điều hòa treo tường truyền thống, điều hòa âm trần nối ống gió có phần dàn lạnh được giấu trong trần và khí lạnh được dẫn qua các ống gió đến các miệng gió cấp – hồi lắp tại nhiều vị trí khác nhau trong phòng.

Trong bài viết này, Thành An sẽ phân tích chi tiết cấu tạo điều hòa âm trần nối ống gió, đồng thời giới thiệu vai trò quan trọng của các thành phần như ống gió tròn, ống gió vuông trong hệ thống HVAC.

Điều Hòa Âm Trần Nối Ống Gió Là Gì?

Điều hòa âm trần nối ống gió là một hệ thống điều hòa không khí chuyên dụng, trong đó toàn bộ dàn lạnh được lắp đặt âm trong trần giả và được kết nối với hệ thống ống gió để phân phối khí lạnh đến nhiều khu vực khác nhau trong cùng một không gian. Thay vì lắp nổi trên tường như điều hòa treo tường thông thường, dòng máy này được “giấu kín” phía trên trần, chỉ để lộ các miệng gió (cửa gió cấp – hồi) nhằm đảm bảo thẩm mỹ cao, đồng thời phân bổ khí lạnh đồng đều hơn trong toàn bộ căn phòng hoặc công trình.

Về nguyên lý hoạt động, điều hòa âm trần nối ống gió vẫn sử dụng cơ chế làm lạnh bằng môi chất (gas lạnh) thông qua chu trình nén – hóa lỏng – bay hơi giữa dàn nóng và dàn lạnh. Tuy nhiên, điểm khác biệt nằm ở cách thức phân phối gió: sau khi không khí được làm lạnh tại dàn lạnh, quạt gió công suất cao sẽ đẩy khí lạnh qua hệ thống ống gió dẫn đến các khu vực trong phòng. Đồng thời, không khí nóng trong phòng được hút về qua cửa hồi gió, tạo thành một chu trình khép kín, liên tục làm mát không gian.

Hệ thống này được ứng dụng phổ biến trong các công trình yêu cầu tính thẩm mỹ cao, không gian mở hoặc cần kiểm soát lưu lượng gió theo vùng.

Tổng Quan Về Cấu Tạo Điều Hòa Âm Trần Nối Ống Gió

Cấu tạo điều hòa âm trần nối ống gió bao gồm các bộ phận chính sau:

Dàn lạnh (Indoor Unit)

Là phần được lắp đặt phía trên trần thạch cao, gồm:

• Quạt ly tâm (blower): tạo lưu lượng gió lớn, đẩy khí lạnh đi xa qua ống gió.

• Dàn trao đổi nhiệt: làm lạnh không khí nhờ môi chất lạnh.

• Cảm biến nhiệt độ: kiểm soát nhiệt độ không khí hồi về.

• Máng nước ngưng: thu gom và dẫn nước do quá trình ngưng tụ sinh ra.

Dàn nóng (Outdoor Unit)

Được đặt bên ngoài công trình (ban công, sân thượng…), gồm:

• Máy nén: nén môi chất lạnh từ gas thấp áp sang cao áp.

• Quạt dàn nóng: giúp tản nhiệt cho gas sau khi nén.

• Dàn trao đổi nhiệt ngoài trời

Dàn nóng và dàn lạnh được nối với nhau qua ống đồng, ống gas, ống xả nước ngưng, và dây điện điều khiển.

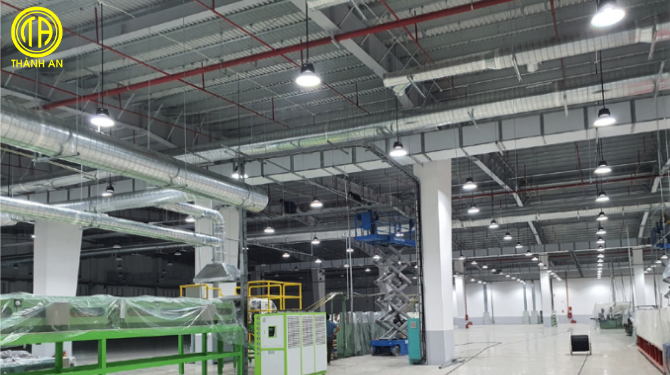

Hệ Thống Ống Gió

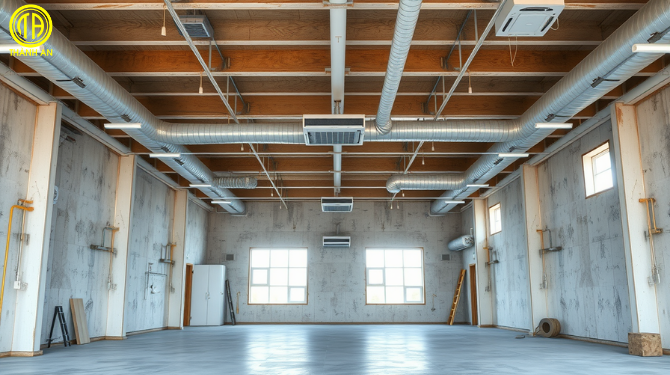

Hệ thống ống gió là “xương sống” dẫn khí lạnh từ dàn lạnh đến các miệng gió trong phòng. Tùy vào thiết kế và không gian, hệ thống có thể sử dụng:

• Ống gió tròn: phù hợp với các không gian dài, ít trở khúc, dễ lắp đặt và chi phí thấp. Ống gió tròn thường có tính thẩm mỹ cao và ít gây tổn thất áp suất.

• Ống gió vuông: thích hợp cho công trình lớn, nhiều nhánh phân phối. Ưu điểm là dễ thi công, tối ưu không gian, nhưng thường cồng kềnh hơn và cần tính toán kỹ lưu lượng gió.

Cả hai loại ống gió đều có thể được làm từ tôn mạ kẽm, inox hoặc ống vải mềm cách nhiệt tùy nhu cầu.

Các Thành Phần Phụ Trợ Khác

Ngoài các phần chính, hệ thống còn có:

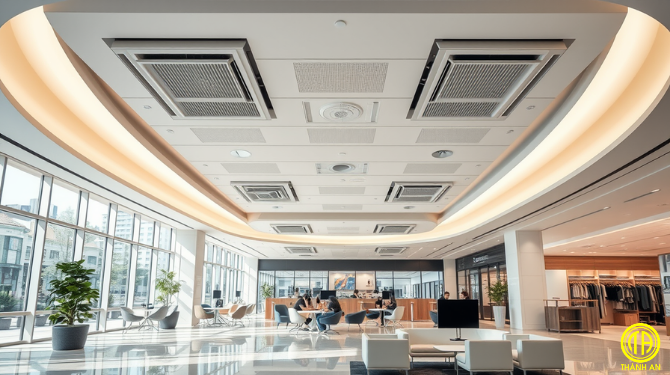

• Miệng gió (cửa gió): gồm miệng gió cấp và hồi, có thể là dạng cửa gió khuếch tán 600×600, cửa nan ngang hoặc cửa gió có van chỉnh lưu lượng.

• Van gió điều chỉnh (OBD): giúp điều tiết lưu lượng gió đến từng phòng.

• Bộ điều khiển trung tâm: cho phép cài đặt nhiệt độ, tốc độ quạt, hẹn giờ,…

Nguyên Lý Hoạt Động

Nguyên lý hoạt động của điều hòa âm trần nối ống gió cũng tương tự các dòng điều hòa thông thường:

1. Dàn lạnh hút không khí trong phòng qua cửa hồi gió.

2. Không khí đi qua dàn trao đổi nhiệt và được làm lạnh.

3. Quạt thổi khí lạnh vào hệ thống ống gió → phân phối đều đến các khu vực thông qua cửa gió.

4. Hơi gas nóng quay lại dàn nóng để xả nhiệt và tiếp tục chu trình làm lạnh.

Ưu Điểm Khi Sử Dụng Điều Hòa Âm Trần Nối Ống Gió

• Thẩm mỹ cao: toàn bộ hệ thống được giấu kín trong trần.

• Phân phối khí đều: nhờ hệ thống ống gió được bố trí khoa học.

• Linh hoạt trong thiết kế: dễ dàng mở rộng thêm miệng gió, phù hợp với nhiều dạng mặt bằng.

• Tiết kiệm năng lượng: điều khiển thông minh, cảm biến nhiệt độ chính xác.

Lưu Ý Khi Thi Công Hệ Thống Điều Hòa Âm Trần Nối Ống Gió

Thiết kế cấu tạo điều hòa âm trần nối ống gió chuẩn

Việc tính toán kích thước, đường kính, hình dạng (tròn hay vuông) của ống gió cần đảm bảo:

• Lưu lượng gió phân phối đều

• Giảm tổn thất áp suất

• Tối ưu không gian trần

Bạn có thể tìm hiểu thêm về:

• Cấu tạo và ứng dụng của ống gió tròn trong hệ HVAC

• Lợi ích và nhược điểm của ống gió vuông

Cách nhiệt và chống ồn

Ống gió cần được bọc cách nhiệt bằng PE foam, bông thủy tinh hoặc cao su non để:

• Tránh đọng sương trên bề mặt ống

• Hạn chế thất thoát nhiệt

• Giảm tiếng ồn từ quạt gió

Bảo Trì Và Vệ Sinh Định Kỳ

Hệ thống điều hòa âm trần nối ống gió cần được bảo trì định kỳ 3–6 tháng/lần để:

• Vệ sinh dàn lạnh, dàn nóng

• Kiểm tra quạt, cảm biến, điều khiển

• Làm sạch ống gió và miệng gió

• Hút bụi, khử mùi và xử lý ẩm mốc bên trong ống gió

Khi Nào Nên Sử Dụng Điều Hòa Âm Trần Nối Ống Gió?

• Diện tích sử dụng lớn, cần phân phối khí đều

• Trần nhà có đủ không gian lắp đặt (≥ 40 cm)

• Yêu cầu thẩm mỹ cao, không muốn lộ dàn lạnh

• Cần điều hòa trung tâm cho nhiều phòng (hệ VRV/VRF)

Kết Luận Cấu Tạo Điều Hòa Âm Trần Nối Ống Gió

Cấu tạo điều hòa âm trần nối ống gió không quá phức tạp, nhưng cần hiểu đúng để lựa chọn, thiết kế và thi công hiệu quả. Hệ thống này kết hợp linh hoạt với các loại ống gió tròn, ống gió vuông giúp phân phối khí lạnh tối ưu, tiết kiệm năng lượng và đảm bảo thẩm mỹ cho công trình.
