Cút ống gió vuông 90 độ

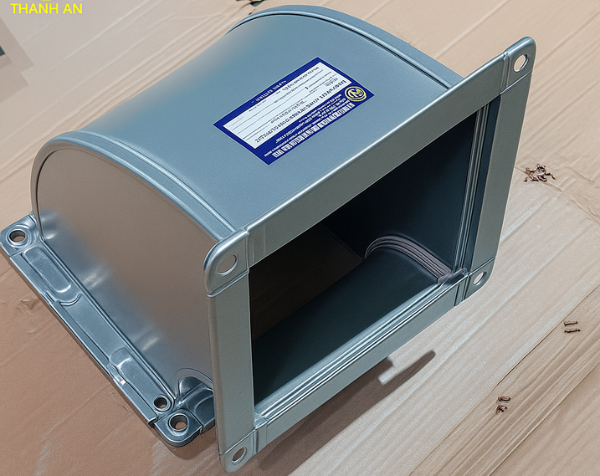

Cút ống gió vuông 90 độ bán kính tròn là một trong những phụ kiện không thể thiếu trong hệ thống ống gió HVAC . Phụ kiện này được sử dụng để chuyển hướng dòng khí lưu thông trong ống gió theo góc 90 độ, thường được lắp đặt tại các đoạn rẽ của hệ thống ống gió vuông hoặc chữ nhật.

Điểm đặc biệt của loại cút này nằm ở thiết kế góc cong bo tròn – hay còn gọi là “bán kính R”. Thay vì sử dụng góc vuông sắc cạnh như các cút thông thường, cút 90 độ bán kính tròn được tạo hình cong mềm mại tại đoạn chuyển hướng.

Nhờ đó, luồng khí khi đi qua không bị va đập mạnh vào thành ống, giúp giảm thiểu đáng kể tổn thất áp suất, hạn chế hiện tượng nhiễu loạn dòng khí và giảm tiếng ồn phát sinh trong quá trình vận hành. Thiết kế này không chỉ cải thiện hiệu suất vận hành của hệ thống mà còn tăng tuổi thọ cho toàn bộ mạng lưới ống gió.

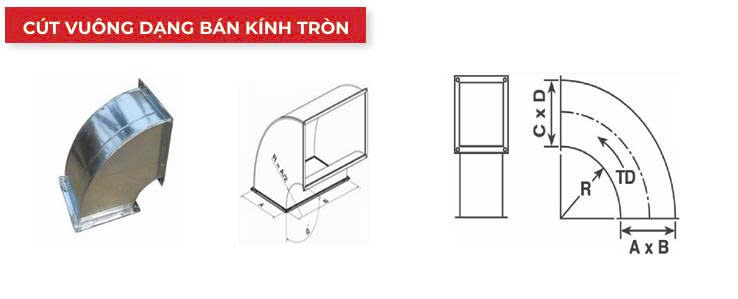

Cút gió vuông 90 độ loại này thường bao gồm các thành phần chính:

• Thân cút: Được tạo hình từ tôn mạ kẽm, thép mạ kẽm hoặc inox. Phần thân được cắt gấp khúc theo dạng uốn cong 90 độ, có bo bán kính (R) tại điểm chuyển hướng.
• Đường cong bán kính: Đây là đặc điểm nổi bật nhất, với đường cong mượt nhằm giảm cản trở dòng khí.
• Mối ghép/mặt bích: Tùy theo hệ thống, cút có thể được liên kết với ống gió bằng mặt bích, ngàm hoặc ghép khóa TDC.

Chức Năng Của Cút Ống Gió Vuông 90 Độ

• Chuyển hướng dòng khí: Chức năng chính là giúp đổi hướng luồng khí 90 độ trong hệ thống ống gió hình vuông hoặc chữ nhật.
• Tối ưu lưu lượng khí: Với thiết kế bo cong mềm, cút giúp khí chuyển hướng trơn tru, hạn chế hiện tượng xoáy gió, giảm tụ khí hoặc phân tán không đều.
• Giảm tổn thất áp: Nhờ chuyển hướng mượt mà, giảm lực cản, thiết kế này giúp giữ ổn định áp suất dòng khí trong hệ thống.

Ưu Điểm Của Cút Ống Gió Vuông 90 Độ

• Lưu thông khí tốt hơn: Không tạo điểm chết dòng khí như các cút vuông sắc cạnh.
• Tối ưu năng lượng: Giảm tổn thất áp giúp tiết kiệm điện năng cho quạt cấp/hút.
• Hạn chế rung ồn: Thiết kế bo cong giảm thiểu rung động, tăng độ bền hệ thống.
• Tính thẩm mỹ cao: Đường cong mềm mại tạo sự liền mạch trong hệ thống ống gió và có tính thẩm mỹ cao.
• Dễ thi công lắp đặt: Có thể kết nối linh hoạt với các đoạn ống gió.
