FCU Là Gì? Vai Trò Của FCU Trong Hệ Thống Điều Hòa Chiller
Th12
FCU là gì – một trong những thiết bị được nhắc đến nhiều nhất nhưng lại dễ gây nhầm lẫn đối với chủ đầu tư không chuyên sâu về cơ điện. Vậy FCU là gì, thiết bị này có vai trò như thế nào trong toàn bộ hệ thống HVAC và vì sao FCU lại được sử dụng phổ biến trong các tòa nhà, nhà xưởng, trung tâm thương mại hiện nay?
Việc hiểu đúng bản chất, cấu tạo và nguyên lý hoạt động của FCU sẽ giúp quá trình thiết kế – thi công – vận hành hệ thống Chiller đạt hiệu quả cao, tiết kiệm năng lượng và đảm bảo tiện nghi lâu dài cho công trình.
FCU Là Gì? Hiểu Đúng Về Fan Coil Unit Trong Hệ Thống Chiller
FCU (Fan Coil Unit) là thiết bị dàn lạnh đầu cuối trong hệ thống điều hòa trung tâm Chiller. FCU sử dụng nước lạnh hoặc nước nóng được cung cấp từ Chiller để trao đổi nhiệt với không khí trong phòng thông qua dàn coil và quạt gió.
Nếu đặt câu hỏi FCU là gì một cách đơn giản, có thể hiểu FCU chính là bộ phận trực tiếp làm lạnh hoặc sưởi ấm không gian sử dụng, tương tự dàn lạnh của máy điều hòa cục bộ, nhưng hoạt động trong một hệ thống điều hòa trung tâm quy mô lớn.
Trong hệ HVAC, FCU thường làm việc kết hợp với:
-
Hệ thống ống nước lạnh Chiller
-
Hệ thống ống gió, cửa gió
-
Hệ thống điều khiển nhiệt độ và BMS

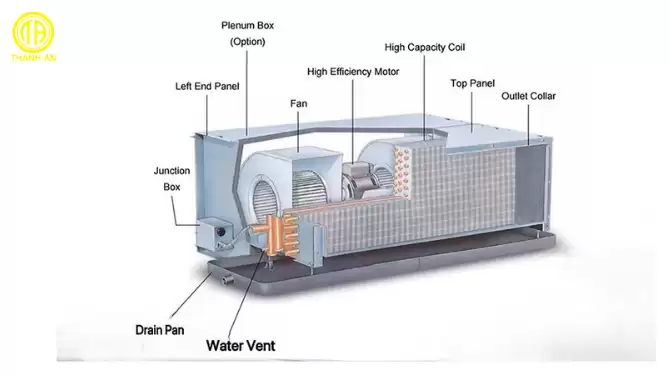

Cấu Tạo FCU Và Chức Năng Của Từng Bộ Phận
Một FCU tiêu chuẩn trong hệ thống Chiller thường được cấu thành từ nhiều bộ phận, mỗi bộ phận đảm nhiệm một vai trò riêng biệt.
Quạt Gió FCU – Bộ Phận Phân Phối Không Khí
Quạt gió có nhiệm vụ:
-
Hút không khí trong phòng
-
Thổi không khí qua dàn trao đổi nhiệt
-
Phân phối không khí đã được xử lý trở lại không gian sử dụng
Quạt FCU thường có nhiều cấp tốc độ, cho phép điều chỉnh lưu lượng gió phù hợp với nhu cầu vận hành thực tế.
Dàn Trao Đổi Nhiệt (Coil) – Trái Tim Của FCU
Dàn coil được chế tạo từ ống đồng và cánh nhôm, bên trong là nước lạnh hoặc nước nóng. Đây là bộ phận quyết định:
-
Hiệu suất làm lạnh / sưởi ấm
-
Mức tiêu thụ năng lượng
-
Khả năng đáp ứng tải nhiệt của không gian
Khay Hứng Nước Ngưng Và Đường Thoát
Trong quá trình làm lạnh, hơi ẩm trong không khí sẽ ngưng tụ:
-
Nước ngưng được thu vào khay
-
Sau đó thoát ra ngoài qua hệ thống ống xả
Thiết kế thoát nước ngưng đúng kỹ thuật giúp tránh rò rỉ, ẩm mốc và hư hỏng trần.
Bộ Điều Khiển FCU
FCU có thể sử dụng:
-
Thermostat cơ
-
Thermostat điện tử
-
Kết nối hệ thống BMS để điều khiển tập trung
Bộ điều khiển cho phép người dùng chủ động điều chỉnh nhiệt độ từng khu vực.

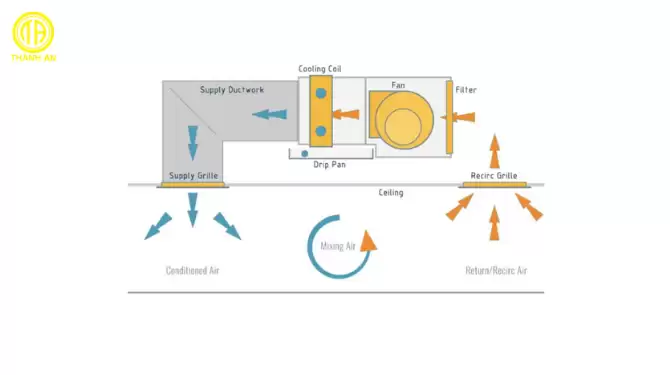

Nguyên Lý Hoạt Động Của FCU Trong Hệ Thống Điều Hòa Chiller
Để hiểu rõ hơn FCU là gì, cần nhìn vào nguyên lý vận hành thực tế của thiết bị trong hệ thống Chiller:
-
Nước lạnh từ Chiller được bơm đến dàn coil FCU
-
Quạt hút không khí trong phòng thổi qua coil
-
Không khí được làm lạnh hoặc sưởi ấm
-
Không khí sau xử lý được cấp trở lại phòng
-
Nước sau trao đổi nhiệt hồi về Chiller để tiếp tục chu trình
Quá trình này diễn ra liên tục, giúp duy trì nhiệt độ ổn định và đồng đều trong không gian sử dụng.
Các Loại FCU Phổ Biến Trong Thực Tế Thi Công

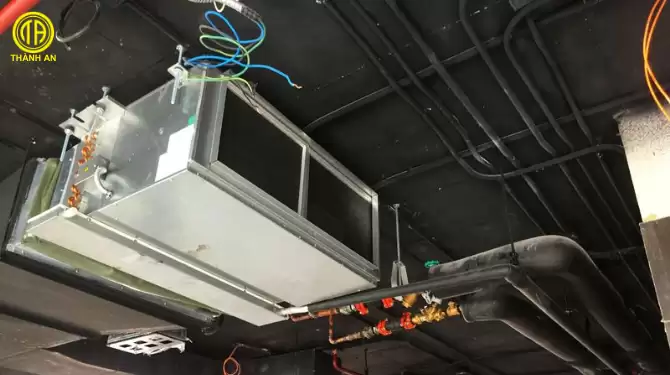

FCU Âm Trần Nối Ống Gió – Giải Pháp Linh Hoạt
Loại FCU này:
-
Lắp đặt trên trần kỹ thuật
-
Phân phối gió thông qua hệ thống ống gió
-
Dễ giấu thiết bị, tăng tính thẩm mỹ
Thường sử dụng cho văn phòng, khách sạn, trung tâm thương mại.
FCU Âm Trần Cassette – Tối Ưu Không Gian Mở
FCU cassette có:
-
Thiết kế gọn gàng
-
Thổi gió 4 hướng
-
Phân bố nhiệt đồng đều
Phù hợp cho sảnh, phòng họp, không gian mở.
FCU Treo Tường – Giải Pháp Cho Khu Vực Nhỏ
FCU treo tường:
-
Hình thức tương tự điều hòa treo tường
-
Thi công đơn giản
-
Phù hợp cho phòng nhỏ, khu vực riêng biệt
Vai Trò Của FCU Trong Hệ Thống Điều Hòa Chiller
Thiết Bị Đầu Cuối Quyết Định Trải Nghiệm Người Dùng
Trong toàn bộ hệ thống Chiller, FCU là thiết bị:
-
Trực tiếp tiếp xúc với không gian sử dụng
-
Ảnh hưởng lớn đến cảm nhận nhiệt độ và độ ồn
Kiểm Soát Nhiệt Độ Linh Hoạt Theo Từng Khu Vực
Mỗi FCU có thể:
-
Điều khiển độc lập
-
Điều chỉnh nhiệt độ theo nhu cầu từng phòng
Giải pháp này giúp tiết kiệm năng lượng so với điều hòa cục bộ.
Góp Phần Nâng Cao Hiệu Suất Hệ Thống Chiller
Bố trí FCU hợp lý giúp:
-
Giảm tải cho Chiller
-
Vận hành ổn định
-
Kéo dài tuổi thọ toàn hệ thống
Ưu Điểm Khi Sử Dụng FCU Trong Hệ Thống Chiller
-
Vận hành êm, độ ồn thấp
-
Tiết kiệm điện năng
-
Dễ bảo trì, thay thế
-
Linh hoạt trong thiết kế kiến trúc
Chính vì vậy, khi tìm hiểu FCU là gì, nhiều chủ đầu tư lựa chọn FCU cho công trình quy mô trung và lớn.
Một Số Hạn Chế Cần Lưu Ý Khi Sử Dụng FCU
Bên cạnh ưu điểm, FCU cũng có những điểm cần lưu ý:
-
Phụ thuộc vào hệ thống Chiller trung tâm
-
Cần không gian trần kỹ thuật
-
Yêu cầu bảo trì định kỳ để tránh tắc nước ngưng
Thiết kế và thi công đúng kỹ thuật sẽ giúp hạn chế tối đa các nhược điểm này.
Ứng Dụng Thực Tế Của FCU Trong Công Trình
FCU được sử dụng phổ biến trong:
-
Tòa nhà văn phòng
-
Khách sạn, resort
-
Trung tâm thương mại
-
Bệnh viện, trường học
-
Nhà máy, khu công nghiệp
Hệ thống Chiller kết hợp FCU giúp công trình vận hành ổn định và tiết kiệm chi phí lâu dài.
Lưu Ý Khi Lựa Chọn Và Lắp Đặt FCU
Để FCU phát huy hiệu quả tối đa, cần:
-
Tính toán đúng công suất theo tải nhiệt
-
Bố trí vị trí thuận tiện cho bảo trì
-
Thiết kế hệ thống thoát nước ngưng hợp lý
-
Kết hợp điều khiển thông minh, BMS
Những yếu tố này ảnh hưởng trực tiếp đến hiệu quả sử dụng FCU trong hệ thống Chiller.
Kết Luận FCU Là Gì?
Qua bài viết, có thể thấy FCU là thiết bị không thể thiếu trong hệ thống điều hòa trung tâm Chiller. Việc hiểu đúng FCU là gì, lựa chọn đúng chủng loại và thi công đúng kỹ thuật sẽ giúp hệ thống HVAC vận hành hiệu quả, tiết kiệm năng lượng và đảm bảo tiện nghi lâu dài cho công trình.
Đối với các dự án yêu cầu cao về kỹ thuật và tính đồng bộ MEP, FCU chính là giải pháp tối ưu giúp nâng cao chất lượng không gian và giá trị công trình.
