Hướng Dẫn Lắp Đặt Thang Máng Cáp Những Lưu Ý Quan Trọng

Posted on 23/10/2025 by ADmin

23
Th10

Lắp đặt thang máng cáp là công đoạn quan trọng trong hệ thống điện của các nhà xưởng, tòa nhà và khu công nghiệp. Việc thi công đúng kỹ thuật không chỉ giúp đảm bảo an toàn điện, bảo vệ dây cáp khỏi hư hại mà còn nâng cao tính thẩm mỹ và hiệu quả vận hành của toàn bộ hệ thống. Bài viết dưới đây của Công ty Thành An sẽ hướng dẫn chi tiết quy trình lắp đặt thang máng cáp chuẩn kỹ thuật, các tiêu chuẩn cần tuân thủ và những lưu ý quan trọng giúp công trình của bạn đạt độ bền vững, an toàn và chuyên nghiệp cao nhất.

Giới thiệu chung về lắp đặt thang máng cáp

Hệ thống thang máng cáp đóng vai trò quan trọng trong việc bố trí, bảo vệ và quản lý hệ thống dây dẫn điện, dây tín hiệu trong các công trình hiện đại. Không chỉ mang lại sự gọn gàng, chuyên nghiệp, việc lắp đặt đúng kỹ thuật còn giúp đảm bảo an toàn điện, tránh hư hại cho dây cáp và giảm nguy cơ chập cháy.

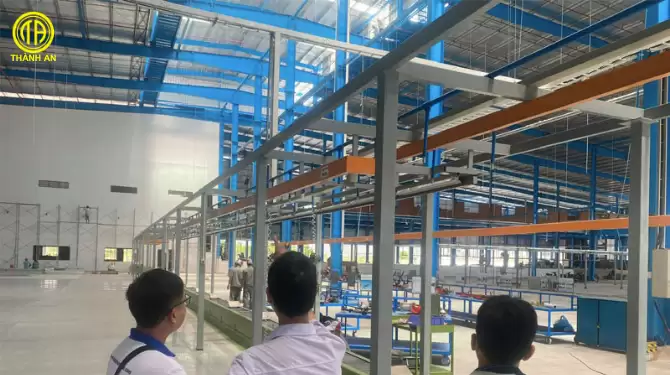

Tại các nhà máy, tòa nhà cao tầng hay khu công nghiệp, thang và máng cáp được xem là “xương sống” của hệ thống điện. Một công trình có hệ thống thang máng được thi công bài bản không chỉ dễ bảo trì, mở rộng mà còn tăng tính thẩm mỹ tổng thể.

Bài viết dưới đây của Công ty Thành An sẽ hướng dẫn bạn quy trình lắp đặt thang máng cáp chi tiết, kèm theo các tiêu chuẩn kỹ thuật và lưu ý quan trọng để đạt được hiệu quả tối ưu trong thi công.

Tiêu chuẩn và yêu cầu kỹ thuật

Để hệ thống vận hành ổn định và an toàn, việc tuân thủ tiêu chuẩn kỹ thuật là yếu tố bắt buộc trước khi triển khai thi công.

Tiêu chuẩn áp dụng

Tại Việt Nam, hệ thống máng và thang cáp phải được lắp đặt theo TCVN 9208:2012 – quy định về “Cáp và dây điện – Quy tắc lắp đặt trong công trình xây dựng”.
Ngoài ra, các kỹ sư và đơn vị thi công có thể tham khảo thêm tiêu chuẩn quốc tế IEC 61537, quy định chi tiết về cấu trúc, khả năng chịu tải và an toàn của hệ thống thang máng cáp.

Thông số kỹ thuật quan trọng

• Vật liệu chế tạo: Thông thường sử dụng thép mạ kẽm, thép sơn tĩnh điện hoặc inox, tùy môi trường lắp đặt. Với công trình ngoài trời hoặc môi trường ẩm, nên chọn thép mạ kẽm nhúng nóng hoặc inox 304 để chống ăn mòn hiệu quả.

• Độ dày vật liệu: Thang/máng cáp nên có độ dày từ 1.2 mm – 2.0 mm tùy theo tải trọng cáp.

• Khoảng cách giữa giá đỡ: Trung bình từ 1.5 – 2.0 m, đảm bảo không bị võng hoặc rung.

• Bán kính cong tại điểm rẽ hướng: Nên gấp 6–8 lần đường kính dây cáp, giúp bảo vệ lớp cách điện.

• Hệ thống nối đất: Toàn bộ thang/máng và giá đỡ phải được nối đất liên tục để đảm bảo an toàn điện.

Quy trình lắp đặt thang máng cáp chi tiết

Quy trình thi công đúng kỹ thuật gồm 6 bước chính. Việc tuân thủ thứ tự này giúp hệ thống bền vững, dễ kiểm soát và đạt tính thẩm mỹ cao.

Bước 1: Khảo sát hiện trạng và lập bản vẽ

Trước khi thi công, kỹ thuật viên cần khảo sát toàn bộ mặt bằng, vị trí lắp đặt, chiều cao, chướng ngại vật, và xác định tuyến đi của máng/thang. Từ đó, lập bản vẽ thi công thể hiện chi tiết các vị trí treo, chuyển hướng, rẽ nhánh và phụ kiện sử dụng.

Bước 2: Chuẩn bị vật tư, phụ kiện và dụng cụ

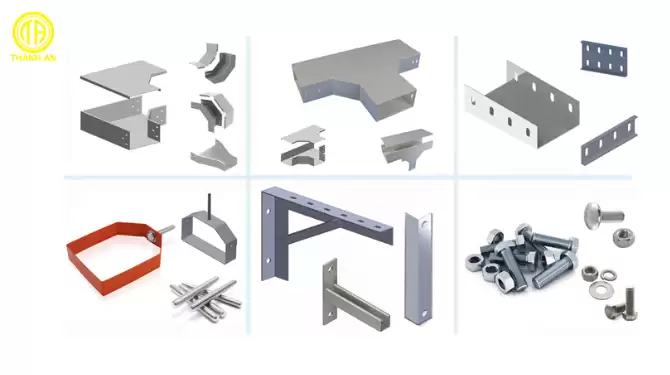

Đảm bảo đầy đủ các vật tư như thang, máng, co, T, L, nắp đậy, bu-lông, đai treo, dây nối đất…
Dụng cụ thi công gồm máy khoan, máy cắt, thước thủy, thước dây và thiết bị bảo hộ an toàn.

Bước 3: Cố định giá đỡ hoặc hệ treo

Đánh dấu vị trí theo bản vẽ, khoan lỗ và lắp bulông nở, hoặc hàn trực tiếp vào kết cấu thép (đối với nhà xưởng khung zamil).
Cần kiểm tra độ thẳng hàng, cao độ chuẩn và độ vững chắc của toàn bộ giá đỡ trước khi lắp máng.

Bước 4: Lắp đặt tuyến thang/máng chính và chi tiết phụ

Tiến hành lắp từ đầu tuyến, đầu cuối, sau đó đến các nhánh và đoạn thẳng. Việc này giúp kiểm soát tốt độ chính xác của toàn tuyến.
Sau khi cắt, các mép thang/máng phải được mài nhẵn và sơn dặm để tránh gỉ sét, đồng thời ngăn làm hỏng dây cáp.
Lắp đặt các phụ kiện rẽ nhánh, co góc, nắp đậy hoặc tấm che chống bụi – chống nước (nếu dùng ngoài trời).

Bước 5: Nối đất và kiểm tra an toàn điện

Thực hiện nối đất liên kết toàn bộ hệ thống máng và giá đỡ bằng dây đồng hoặc thanh đồng mềm.
Kiểm tra điện trở tiếp đất, siết chặt các bu-lông để đảm bảo không có điểm tiếp xúc lỏng gây phát nhiệt hoặc rò điện.

Bước 6: Kiểm tra, hoàn thiện và nghiệm thu

Sau khi hoàn tất, cần kiểm tra cao độ, độ thẳng, khoảng cách giữa các lớp máng, độ chắc của bu-lông và móc treo.
Vệ sinh khu vực, loại bỏ vật liệu thừa và tiến hành bàn giao. Nếu cần, có thể chạy thử hệ thống trước khi kéo dây cáp chính thức.

Những lưu ý quan trọng khi thi công lắp đặt thang máng cáp

• Chọn vật liệu phù hợp với môi trường:
  Trong môi trường ẩm, hóa chất hoặc khu vực ven biển, nên ưu tiên inox hoặc thép mạ kẽm nhúng nóng để tăng tuổi thọ.

• Khoảng cách giá đỡ hợp lý:
  Không treo quá thưa để tránh võng, nứt hoặc rung khi hệ thống chịu tải.

• Xử lý mối nối, mép cắt kỹ lưỡng:
  Mọi điểm cắt phải được mài và sơn lại để bảo vệ cáp, tránh gây thương tích trong quá trình lắp đặt hoặc bảo trì.

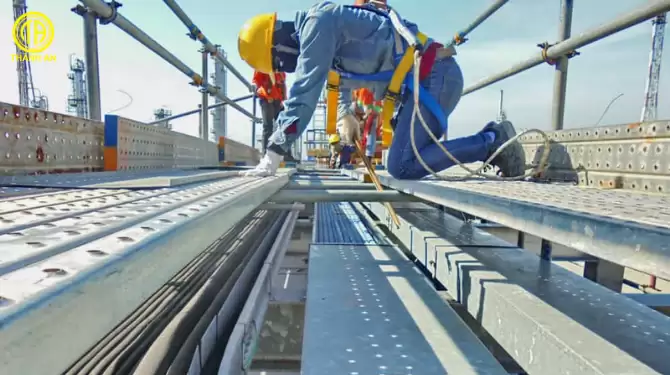

• Đảm bảo an toàn lao động:
  Người thi công phải trang bị đầy đủ bảo hộ, dây an toàn, giàn giáo chắc chắn.

• Phân tầng cáp hợp lý:
  Nên sắp xếp dây điện, dây tín hiệu, dây mạng ở các tầng riêng biệt để tránh nhiễu và dễ bảo trì.

• Dự trù không gian mở rộng:
  Khi thiết kế, nên chừa sẵn không gian trống khoảng 20–30% để thuận tiện cho việc mở rộng hệ thống trong tương lai.

Các lỗi thường gặp và cách khắc phục khi lắp đặt thang máng cáp

• Giá đỡ lắp quá xa: gây võng, rung. → Giảm khoảng cách treo, tăng độ dày máng hoặc bổ sung thanh giằng.

• Không nối đất: dễ gây rò điện, cháy nổ. → Bắt buộc nối đất từng đoạn và kiểm tra định kỳ.

• Dùng vật liệu không phù hợp: nhanh bị rỉ sét. → Chọn vật liệu phù hợp điều kiện môi trường ngay từ đầu.

• Cắt máng không mài mép: làm hỏng cáp, giảm tuổi thọ. → Luôn xử lý mép cắt và sơn phủ bảo vệ.

• Thi công không theo trình tự: khiến hệ thống lệch, thiếu chính xác. → Lắp từ đầu tuyến, nhánh, góc rồi mới đến đoạn thẳng.

Kết luận lắp đặt thang máng cáp

Hệ thống thang máng cáp là nền tảng quan trọng trong hạ tầng điện của mọi công trình. Việc thi công đúng quy trình, tuân thủ tiêu chuẩn và chú trọng từng chi tiết nhỏ sẽ giúp hệ thống vận hành ổn định, an toàn và thẩm mỹ.
