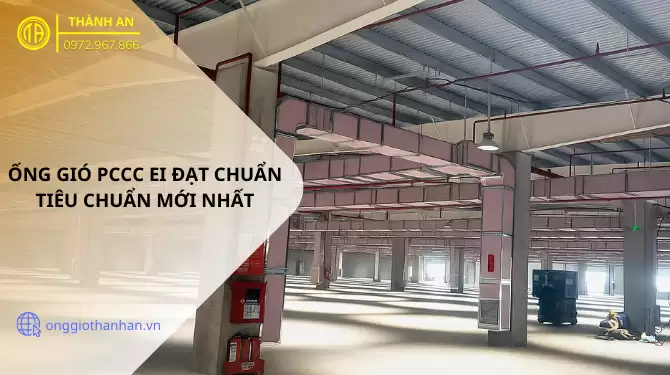

Ống Gió PCCC EI Đạt Chuẩn – Tiêu Chuẩn Mới Nhất Bạn Nên Biết

Posted on 23/09/202506/10/2025 by ADmin

23
Th9

Ống gió PCCC EI là loại ống gió có khả năng chống cháy, đáp ứng hai yếu tố: E (Integrity – tính toàn vẹn) và I (Insulation – cách nhiệt) trong khoảng thời gian nhất định khi có hỏa hoạn. Với quy chuẩn mới như QCVN 06:2021/BXD yêu cầu cao hơn, việc hiểu rõ các giới hạn EI (30, 45, 60, 90, 120 phút) cùng cấu tạo, vị trí lắp đặt, ưu nhược điểm sẽ giúp chủ đầu tư và nhà thầu chọn sản phẩm phù hợp, đảm bảo an toàn, được nghiệm thu và tránh rủi ro.

Ống gió PCCC EI là gì? Phân biệt với ống gió thông thường

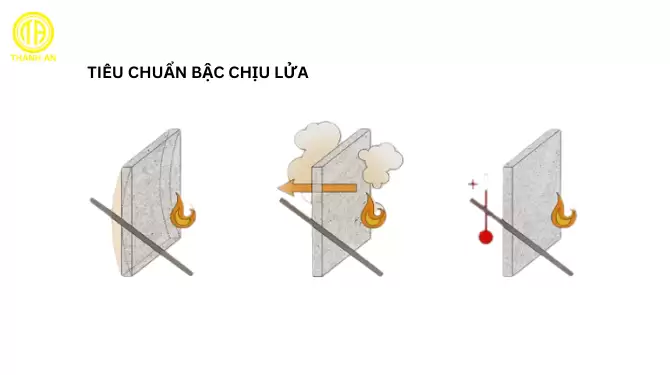

Ống gió PCCC EI (Integrity & Insulation) là loại ống gió đặc biệt, được thiết kế để vừa giữ được tính toàn vẹn (E), không để khói hoặc lửa xuyên qua khi có cháy, vừa giữ được khả năng cách nhiệt (I), ngăn nhiệt độ bên ngoài ống tăng cao gây cháy lan sang các khu vực lân cận.

Điều này đồng nghĩa, trong một khoảng thời gian nhất định (30, 45, 60, 90, 120 phút tùy mức EI), ống gió EI vẫn duy trì khả năng dẫn gió mà không bị vỡ, nứt hay mất khả năng cách nhiệt.

Ngược lại, ống gió thông thường chỉ đảm nhiệm chức năng dẫn gió mà không chịu được nhiệt độ cao. Khi xảy ra hỏa hoạn, ống gió thông thường dễ dàng bị biến dạng, nứt vỡ, khiến khói độc và lửa lan nhanh chóng sang các khu vực khác. Điều này cực kỳ nguy hiểm trong những công trình đông người như chung cư, bệnh viện hay trung tâm thương mại.

Tiêu chuẩn mới nhất ống gió PCCC EI tại Việt Nam

QCVN 06:2021/BXD & các quy định liên quan

Theo Quy chuẩn kỹ thuật quốc gia về an toàn cháy cho nhà và công trình – QCVN 06:2021/BXD, tất cả các hệ thống hút khói, tăng áp, van xả khói trong công trình đều phải sử dụng ống gió có mức EI phù hợp với vị trí lắp đặt.

Đây là tiêu chuẩn bắt buộc, áp dụng cho cả công trình mới lẫn công trình sửa chữa lớn. Nếu không tuân thủ, công trình sẽ không được nghiệm thu PCCC, dẫn đến nguy cơ bị đình chỉ hoặc xử phạt.

Các mức EI phổ biến và vị trí ứng dụng

• EI 30 (30 phút):
  Dùng cho ống hút khói trục ngang hành lang, ống tăng áp ngang cửa, các đường ống cứu hỏa nhỏ, van hút khói hành lang.

• EI 45 (45 phút):
  Phù hợp với ống hút khói trục đứng, các ống thoát khói hoặc van ngăn cháy theo chiều dọc.

• EI 60 (60 phút):
  Sử dụng cho đoạn ống ngang trong tầng hầm, gara, các đoạn ống đi qua khoang cháy hoặc ống tăng áp đứng lớn.

• EI 90 (90 phút):
  Áp dụng cho các ống dẫn khí lớn xuyên qua tường ngăn cháy, van chặn lửa cần độ chịu lửa cao, ống dẫn khói từ hố thang bộ, tầng hầm rộng.

• EI 120 (120 phút):
  Dùng cho ống dẫn khói trục ngang xuyên khoang cháy, ống tăng áp đứng đi qua nhiều tầng hoặc khu vực có nguy cơ cháy cực cao.

Tùy vào vị trí lắp đặt trong công trình, kỹ sư sẽ tính toán mức EI phù hợp. Không phải chỗ nào cũng cần EI 120, nhưng tại các tầng hầm hay buồng thang bộ, mức chịu lửa càng cao càng an toàn.

Xem thêm:Ống gió chống cháy EI Thành An

Kết cấu & vật liệu bắt buộc

Để đạt chuẩn ống gió PCCC EI, ống gió phải được chế tạo với cấu tạo đặc biệt gồm:

• Lớp trong cùng: tôn mạ kẽm dày tối thiểu ≈ 0,75 mm, đảm bảo độ cứng và hạn chế oxy hóa.

• Lớp ngoài cùng: tôn mạ kẽm hoặc thép có phủ sơn chống ăn mòn.

• Lớp giữa: vật liệu chống cháy và cách nhiệt (tấm MGO, vữa chống cháy hoặc tấm KH, tấm BA, …), độ dày từ 20 mm – 52 mm tùy mức EI.

• Bích nối, khung đỡ, gioăng kín: bắt buộc đáp ứng tiêu chuẩn PCCC, không để khe hở hoặc rò rỉ khói, lửa.

Lưu ý khi lựa chọn ống gió PCCC EI

Khi lựa chọn sản phẩm, bạn cần lưu ý:

Chứng nhận & thử nghiệm hợp lệ

• Sản phẩm phải có giấy chứng nhận thử nghiệm cháy do cơ quan có thẩm quyền cấp, ghi rõ mức EI cụ thể (EI30, EI45, EI60, EI90, EI120…).

• Hồ sơ kỹ thuật (CO/CQ) cần thể hiện rõ kết cấu, vật liệu, độ dày từng lớp, loại vật liệu chống cháy và khả năng cách nhiệt, tính toàn vẹn khi có hỏa hoạn.

• Cần kiểm tra sản phẩm ống gió EI đã được thử nghiệm trên toàn bộ cấu kiện như bích, mối nối, gioăng chống cháy để đảm bảo kết quả phản ánh đúng điều kiện hoạt động thực tế.

Mức EI phù hợp với vị trí lắp đặt

• Không phải mọi vị trí đều yêu cầu mức chịu lửa cao nhất. Ví dụ, khu vực hành lang hoặc ống hút khói trục ngang có thể chỉ cần EI30, trong khi tầng hầm, hố thang bộ hoặc ống xuyên tường thường cần EI60 trở lên.

• Nên xác định trước các vị trí “nhạy cảm” như lối thoát hiểm, khu vực tiếp giáp phòng cháy hoặc nơi có nguy cơ khói lan rộng để lựa chọn mức EI phù hợp.

• Luôn tuân thủ theo QCVN 06:2021/BXD để đảm bảo đúng quy chuẩn pháp luật về an toàn cháy nổ cho công trình.

Kết cấu & vật liệu chất lượng

• Vật liệu lớp trong cùng (thường là tôn mạ kẽm) phải có độ dày tối thiểu khoảng 0,75 mm để đảm bảo độ cứng và khả năng chịu nhiệt.

• Lớp chống cháy/cách nhiệt ở giữa cần đúng chủng loại (MGO, vữa chống cháy, KH Shield hoặc vật liệu đã qua thử nghiệm) và có độ dày phù hợp với từng mức EI.

• Bích nối, khung đỡ và gioăng kín phải được thiết kế chống cháy, đảm bảo không để khói hay lửa thoát ra tại mối nối trong quá trình thử nghiệm.

Sản phẩm đa dạng & linh hoạt

• Ống gió PCCC EI hiện nay có nhiều phiên bản: dạng vuông, dạng tròn, cửa gió chống cháy hay van hút – xả khói chống cháy, đáp ứng đa dạng nhu cầu thiết kế.

• Với công trình có điều kiện đặc thù như hành lang hẹp, trần giả hoặc khu vực cần tiết kiệm diện tích, việc chọn đúng hình dạng sản phẩm giúp tăng tính thẩm mỹ và hiệu quả lắp đặt.

• Nên đảm bảo rằng tất cả phụ kiện đi kèm như cửa gió, cút nối, van chống cháy… đều đạt cùng mức EI để hệ thống hoạt động đồng bộ và hiệu quả.

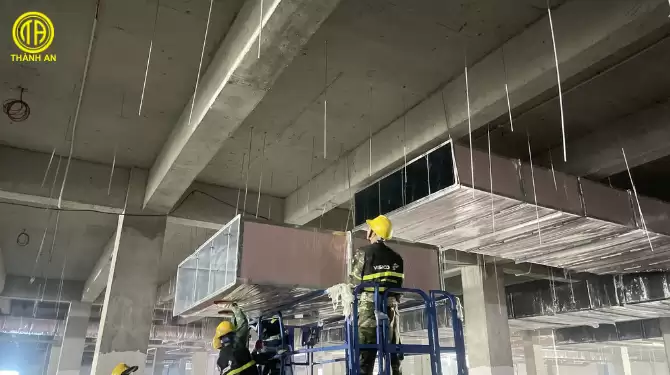

Thi công & lắp đặt chuẩn kỹ thuật

• Quá trình lắp đặt phải đảm bảo gioăng chống cháy kín khít, không để khe hở.

• Các mối nối giữa ống, bích, cửa gió phải được xử lý bằng vật liệu chống cháy đúng quy định.

• Khi ống gió đi xuyên qua tường hoặc sàn, cần bổ sung lớp vữa chống cháy hoặc rào chắn chống cháy phù hợp.

• Giá đỡ và khung treo phải được thiết kế chịu được tải trọng lớn hơn, do ống gió EI thường nặng hơn nhiều so với ống thông thường.

Chi phí & tuổi thọ sử dụng

• Giá thành của ống gió EI thường cao hơn ống gió thông thường do yêu cầu vật liệu đặc biệt và chi phí thử nghiệm, thi công. Do đó cần tính toán ngân sách cho toàn bộ hệ thống, không chỉ riêng phần ống.

• Tuổi thọ sản phẩm phụ thuộc nhiều vào chất lượng lớp cách nhiệt, điều kiện môi trường (ẩm, bụi, hóa chất). Vì vậy, việc lựa chọn đúng vật liệu và bảo vệ bề mặt ngoài là rất quan trọng.

• Cần bảo trì định kỳ: kiểm tra lớp chống cháy, gioăng và mối nối, xử lý hư hỏng kịp thời để đảm bảo hiệu suất chống cháy luôn đạt chuẩn.

Nghiệm thu & tuân thủ pháp luật

• Nhà cung cấp cần cung cấp đầy đủ hồ sơ pháp lý: chứng chỉ PCCC, báo cáo thử nghiệm, hồ sơ kỹ thuật và tài liệu nghiệm thu.

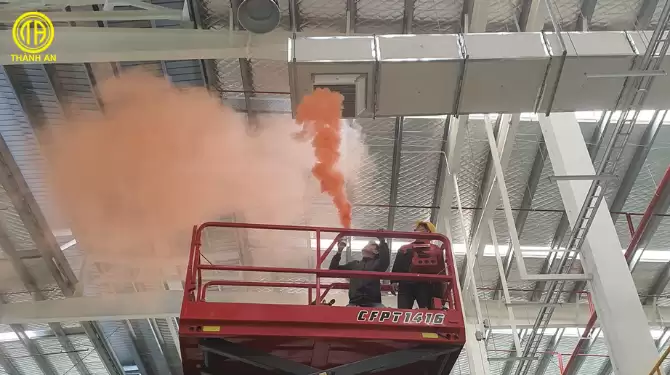

• Trong quá trình thi công, cần kiểm tra kỹ tình trạng mối nối, độ kín khói, và thực hiện các thử nghiệm cần thiết.

• Đảm bảo toàn bộ hồ sơ nghiệm thu được cơ quan PCCC phê duyệt để công trình đưa vào sử dụng hợp pháp và an toàn.

Ưu điểm & hạn chế của ống gió PCCC EI

Ưu điểm:

• Bảo vệ tính mạng con người bằng cách ngăn khói và lửa lan rộng.

• Được quy định bắt buộc, đảm bảo công trình được nghiệm thu PCCC và tránh rủi ro pháp lý.

• Giữ ổn định cách nhiệt, hạn chế hư hỏng thiết bị trong hệ thống HVAC.

Hạn chế:

• Chi phí cao hơn so với ống gió thông thường.

• Thi công phức tạp, yêu cầu kỹ thuật viên có tay nghề.

• Kích thước và trọng lượng lớn hơn, gây áp lực lên hệ khung đỡ.

• Cần bảo trì định kỳ để duy trì hiệu quả EI trong suốt vòng đời công trình.

Những lưu ý khi chọn & lắp đặt ống gió PCCC EI

Để đảm bảo hiệu quả và tuân thủ tiêu chuẩn:

• Xác định đúng mức EI cho từng vị trí (hành lang, tầng hầm, thang bộ…).

• Kiểm tra chứng nhận & thử nghiệm: sản phẩm phải có giấy tờ rõ ràng.

• Chọn đúng loại ống gió: tùy vào từng vị trí lắp đặt để chọn loại ống gió PCCC phù hợp.

• Thi công chuẩn kỹ thuật: gioăng kín, bích nối chắc, xử lý chống cháy tại điểm xuyên tường/sàn.

• Bảo trì định kỳ: kiểm tra lớp chống cháy, gioăng, mối nối thường xuyên.

Kết luận ống gió PCCC EI

Ống gió chống cháy EI hiện nay không chỉ là lựa chọn khuyến nghị mà đã trở thành yêu cầu bắt buộc trong thi công hệ thống HVAC và PCCC. Với sự ra đời của QCVN 06:2021/BXD, việc chọn đúng mức EI, đúng loại ống gió và thi công theo chuẩn đóng vai trò sống còn để đảm bảo an toàn cho công trình.

Công ty Thành An tự hào là đối tác tin cậy cung cấp các giải pháp ống gió EI (vuông, tròn, cửa gió chống cháy), mang lại sự an toàn, hiệu quả và đáp ứng đầy đủ yêu cầu nghiệm thu PCCC.

Với kinh nghiệm hơn 10 năm trong lĩnh vực sản xuất và thi công ống gió, tủ điện, tủ pccc, thang máng cáp, … Thành An cam kết cung cấp các sản phẩm chất lượng cao, đúng tiêu chuẩn kỹ thuật, đáp ứng tốt cho cả các dự án dân dụng và công nghiệp.
