Thang Cáp Điện Là Gì? Cấu Tạo, Ứng Dụng Và Tiêu Chuẩn Thi Công Mới Nhất

Posted on 29/10/2025 by ADmin

29
Th10

Thang cáp điện – giải pháp được sử dụng phổ biến trong nhà xưởng, tòa nhà, khu công nghiệp, trung tâm dữ liệu,… nhờ khả năng chịu tải cao, tản nhiệt tốt và dễ dàng lắp đặt. Bài viết dưới đây Thành An sẽ giúp bạn hiểu rõ khái niệm thang cáp điện là gì, cấu tạo chi tiết, ứng dụng trong thực tế cũng như các tiêu chuẩn thi công mới nhất cần tuân thủ để hệ thống hoạt động ổn định, an toàn và đạt chất lượng cao nhất.

Thang cáp điện là gì?

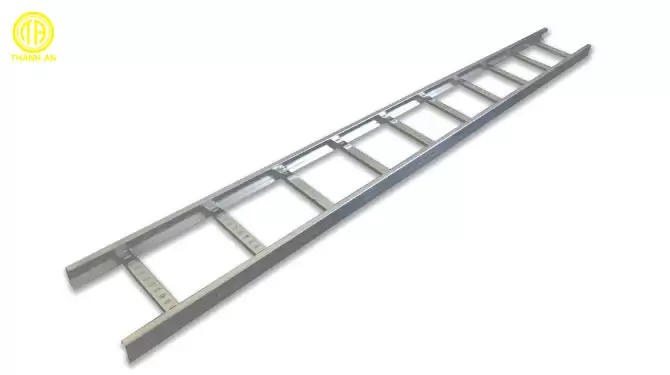

Thang cáp điện (Cable Ladder/Tray) là một dạng kết cấu dùng để nâng đỡ, dẫn hướng và bảo vệ dây cáp điện trong hệ thống điện công trình. Thiết bị này thuộc nhóm phụ kiện cơ điện (M&E) cùng với máng cáp và khay cáp, được thiết kế nhằm sắp xếp dây dẫn gọn gàng, thuận tiện kiểm tra và bảo trì.

Điểm khác biệt lớn nhất của thang cáp điện so với máng hoặc khay cáp nằm ở kết cấu dạng bậc thang, với hai thanh dọc chịu lực chính và các thanh ngang nối giữa. Thiết kế mở này không chỉ giúp dễ dàng đặt, bó và cố định cáp mà còn tăng khả năng lưu thông không khí, tản nhiệt, hạn chế hiện tượng quá nhiệt dây dẫn.

Thang cáp được sử dụng phổ biến trong các công trình công nghiệp, tòa nhà thương mại, trung tâm dữ liệu và hầm kỹ thuật — nơi cần hệ thống dẫn cáp ổn định, chịu tải cao và dễ dàng mở rộng trong tương lai.

Cấu tạo của thang cáp điện

Vật liệu chế tạo và kích thước phổ biến

Tùy theo môi trường và yêu cầu kỹ thuật, thang cáp điện có thể được sản xuất từ nhiều loại vật liệu khác nhau như:

• Thép mạ kẽm nhúng nóng: Phù hợp cho môi trường ngoài trời, khu vực ẩm ướt hoặc có hóa chất ăn mòn nhẹ.

• Thép sơn tĩnh điện: Dành cho môi trường trong nhà, mang lại tính thẩm mỹ cao, dễ phối màu với không gian kỹ thuật.

• Inox (SUS304, SUS316): Sử dụng trong môi trường đặc biệt khắc nghiệt như nhà máy thực phẩm, hóa chất, hoặc khu vực gần biển.

• Nhôm: Trọng lượng nhẹ, chống gỉ tốt, phù hợp công trình có kết cấu treo dài hoặc yêu cầu giảm tải trọng.

Về kích thước, thang cáp thường có chiều rộng từ 100 mm – 1500 mm, chiều cao từ 50 mm – 200 mm, độ dày vật liệu 0.8 – 2 mm tùy tải trọng và yêu cầu lắp đặt.

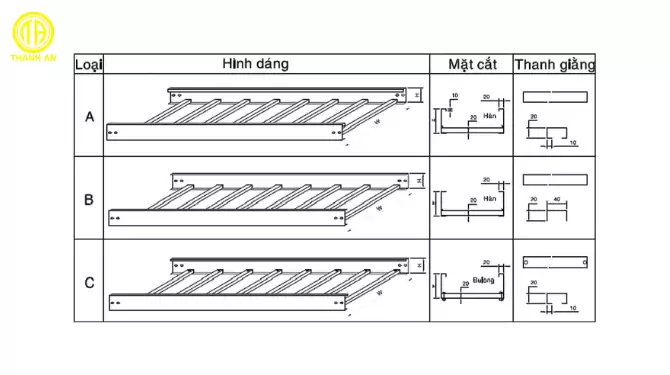

Cấu trúc cơ bản của thang cáp điện

Một bộ thang cáp hoàn chỉnh gồm các thành phần:

• Thanh dọc (Side Rail): Chịu tải chính cho toàn bộ hệ thống.

• Thanh ngang (Rung): Nối hai thanh dọc, tạo bậc để đỡ dây cáp.

• Giá đỡ, móc treo: Cố định thang cáp vào trần, tường hoặc dầm kết cấu.

• Phụ kiện chuyển hướng: Gồm co L, T, X, co lên – xuống, đầu nối, nắp đậy… giúp thang cáp dễ dàng lắp đặt ở các vị trí rẽ nhánh hoặc chuyển hướng.

Các chi tiết được liên kết bằng bulong, đai ốc hoặc mối hàn chắc chắn, đảm bảo tính ổn định và an toàn trong suốt quá trình sử dụng.

 Ưu và nhược điểm của thang cáp điện

Ưu điểm:

• Khả năng chịu tải cao, phù hợp lắp đặt cho các tuyến cáp có tiết diện lớn hoặc chạy song song nhiều lớp cáp.

• Thiết kế dạng mở giúp tản nhiệt tốt, giảm nguy cơ chập cháy.

• Dễ dàng kiểm tra, thay thế hoặc mở rộng hệ thống mà không cần tháo toàn bộ tuyến cáp.

• Thích hợp lắp đặt cùng hệ thống máng cáp hoặc ống gió kỹ thuật, giúp bố trí không gian gọn gàng.

Nhược điểm:

• Thiết kế mở nên khả năng chống bụi, nước hoặc côn trùng kém hơn máng cáp dạng kín.

• Thi công đòi hỏi kỹ thuật cao hơn, đặc biệt tại các vị trí chuyển hướng hoặc kết cấu treo dài.

Ứng dụng của thang cáp điện trong công trình

Thang cáp điện được sử dụng rộng rãi trong nhiều loại công trình, đặc biệt là:

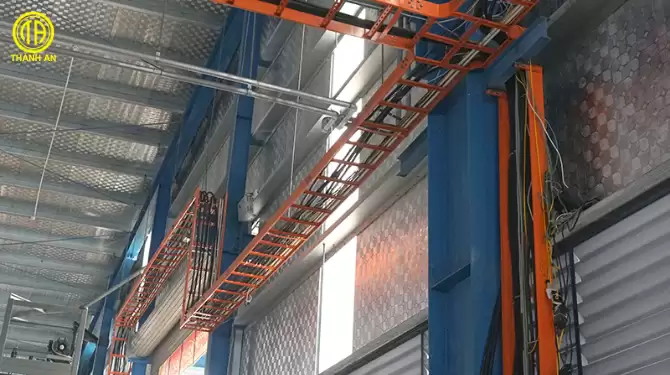

• Nhà xưởng, khu công nghiệp: Dẫn cáp nguồn, cáp điều khiển, cáp tín hiệu – yêu cầu chịu tải cao, tản nhiệt tốt.

• Tòa nhà văn phòng, trung tâm thương mại: Dẫn cáp điện và mạng lên trần kỹ thuật, hành lang kỹ thuật.

• Trung tâm dữ liệu (Data Center): Quản lý cáp tín hiệu và cáp nguồn lớn, yêu cầu bố trí gọn và dễ bảo trì.

• Hệ thống hầm kỹ thuật, trạm biến áp, nhà máy năng lượng: Dẫn cáp ngầm hoặc cáp ngoài trời có yêu cầu chống gỉ, chống sét.

Việc sử dụng thang cáp giúp tổ chức hệ thống dây dẫn khoa học, giảm hư hại, dễ mở rộng và tăng tuổi thọ toàn hệ thống điện.

Tiêu chuẩn thi công thang cáp điện mới nhất

Khi lắp đặt thang cáp điện, việc tuân thủ đúng tiêu chuẩn kỹ thuật là điều bắt buộc để đảm bảo an toàn điện và độ bền cơ học. Một số yêu cầu nổi bật bao gồm:

• Hệ thống thang, khay, máng cáp phải được lắp đặt trước khi đi dây cáp.

• Các tuyến thang cáp có chiều rộng trên 1200 mm cần bố trí giá đỡ hoặc móc treo sau mỗi 1 – 3 m.

• Vật liệu phải có khả năng chống ăn mòn, bề mặt nhẵn, không có cạnh sắc gây hư hại vỏ cáp.

• Khi thang cáp chạy thẳng đứng, phần thấp dưới 2 m tính từ mặt sàn phải có nắp che bảo vệ để tránh tác động cơ học.

• Cáp đặt trong thang phải được phân nhóm rõ ràng, cố định bằng dây thắt nhựa hoặc đai chuyên dụng.

• Khoảng cách giữa các tầng thang cáp và khoảng cách giữa cáp cao áp – hạ áp phải tuân theo quy định an toàn điện.

Ngoài ra, hệ thống cần tiếp địa đúng chuẩn, đảm bảo điện trở nối đất phù hợp để giảm nguy cơ phóng điện và nhiễu điện từ.

Hướng dẫn thi công thang cáp điện đúng kỹ thuật

Bước 1: Khảo sát hiện trạng
Đánh giá tuyến đường đi cáp, vị trí kết cấu treo, ảnh hưởng môi trường và xác định loại vật liệu phù hợp.

Bước 2: Lắp đặt giá đỡ và móc treo
Đảm bảo khoảng cách đều, độ cao hợp lý và khả năng chịu lực của kết cấu.

Bước 3: Lắp ráp cấu trúc thang cáp
Căn chỉnh, bắt bulong hoặc hàn cố định; kiểm tra độ thẳng và độ võng cho toàn tuyến.

Bước 4: Bố trí và cố định dây cáp
Sau khi đặt cáp, dùng đai hoặc dây thắt nhựa cố định gọn gàng, tránh chồng chéo, đảm bảo thông thoáng cho tản nhiệt.

Bước 5: Kiểm tra và nghiệm thu
Kiểm tra vật liệu, độ chắc của liên kết, bề mặt không có cạnh sắc; thực hiện đo nối đất và nghiệm thu theo tiêu chuẩn.

Bước 6: Bảo trì định kỳ
Kiểm tra độ ăn mòn, lớp phủ bảo vệ, bulong liên kết và tình trạng cố định của dây cáp để duy trì độ bền lâu dài.

Lưu ý khi lựa chọn và sử dụng thang cáp điện

• Chọn vật liệu phù hợp môi trường: Ngoài trời, gần biển hoặc hóa chất nên chọn inox hoặc thép mạ kẽm nhúng nóng.

• Kiểm tra kích thước: Thang phải đủ rộng để đặt cáp một lớp, đảm bảo khoảng cách an toàn giữa cáp và thanh đỡ.

• Thi công đúng tiêu chuẩn an toàn: Đảm bảo tiếp địa, tránh lắp gần ống dẫn dầu, khí hoặc khu vực dễ cháy.

• Tính toán tải trọng hợp lý: Tránh đặt quá nhiều cáp vượt quá khả năng chịu tải của thang.

Kết luận thang cáp điện

Thang cáp điện không chỉ đóng vai trò nâng đỡ dây dẫn mà còn là giải pháp quan trọng đảm bảo tính an toàn, thẩm mỹ và hiệu suất vận hành của toàn bộ hệ thống điện trong công trình. Việc lựa chọn đúng loại thang, vật liệu phù hợp và thi công theo tiêu chuẩn kỹ thuật mới nhất giúp hệ thống điện vận hành bền bỉ, an toàn và thuận tiện bảo trì.
