Top 5 Lưu Ý Quan Trọng Khi Gia Công Ống Gió Cho Hệ Thống HVAC

Posted on 19/11/2025 by ADmin

19
Th11

Gia công ống gió là một trong những hạng mục có ảnh hưởng trực tiếp đến hiệu suất, độ bền và chi phí vận hành của toàn bộ hệ thống HVAC. Chỉ cần sai sót nhỏ trong lựa chọn vật liệu, cấu tạo mối nối, độ kín khí hay quy trình lắp đặt… hệ thống rất dễ bị rò rỉ, sụt áp hoặc gây ồn khi vận hành. Để hỗ trợ chủ đầu tư, kỹ sư và nhà thầu tối ưu chất lượng thi công, Thành An tổng hợp 5 lưu ý quan trọng nhất trong gia công ống gió, giúp công trình đạt chuẩn kỹ thuật và đảm bảo hiệu quả lâu dài.

Lựa chọn vật liệu đúng tiêu chuẩn – nền tảng cho ống gió bền và kín khí

Bất kỳ hệ thống ống gió chất lượng cao nào cũng bắt đầu từ vật liệu đạt chuẩn. Vật liệu không chỉ quyết định độ bền mà còn ảnh hưởng trực tiếp đến độ kín khí và khả năng vận hành ổn định.

Những vật liệu phổ biến trong gia công ống gió:

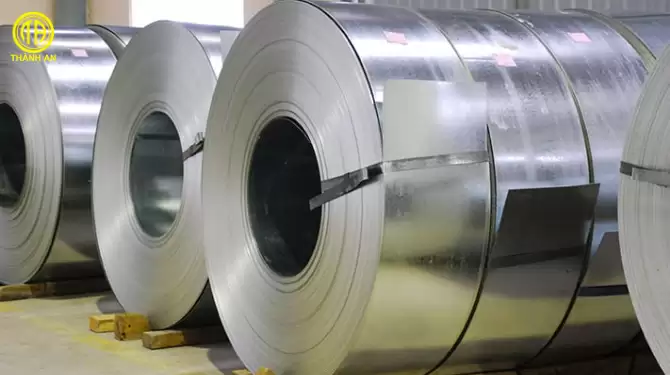

• Tôn mạ kẽm (GI): chiếm tỷ lệ cao nhất trong các dự án HVAC nhờ giá tốt – độ bền cao – dễ gia công.

• Inox 304/201: phù hợp khu vực ẩm ướt, môi trường ăn mòn, yêu cầu vệ sinh cao như phòng sạch hoặc nhà bếp.

• Tôn đen – thép tấm: dùng cho ống gió chịu nhiệt, ống khói hoặc hệ thống thải.

• Ống gió EI (chống cháy): sử dụng vật liệu đặc thù đảm bảo yêu cầu chịu lửa EI30 – EI60 – EI120 theo tiêu chuẩn PCCC.

Tiêu chuẩn kỹ thuật cần tuân thủ

Khi gia công ống gió, kỹ sư cần tham khảo và tuân thủ các tiêu chuẩn:

• TCVN 5687:2010 – Tiêu chuẩn quốc gia về thông gió – điều hòa không khí

• SMACNA – tiêu chuẩn quốc tế cho độ dày tôn, mặt bích và cấu tạo mối ghép

• ASHRAE – tiêu chuẩn cho hệ thống HVAC hiện đại

Vì sao chọn vật liệu đúng quan trọng?

• Đảm bảo độ kín khí cao, giảm tổn thất áp suất.

• Hạn chế oxy hóa, kéo dài tuổi thọ hệ thống.

• Đảm bảo an toàn phòng cháy chữa cháy trong các công trình lớn.

• Giúp ống gió giữ được độ cứng vững, không bị méo, rung trong quá trình vận hành.

Thiết kế thông minh – tiền đề giúp gia công ống gió chính xác và tiết kiệm

Ở nhiều công trình, chi phí vận hành và bảo trì tăng cao phần lớn do thiết kế ban đầu chưa tối ưu. Một bản thiết kế tốt giúp xưởng gia công giảm sai số, rút ngắn thời gian thi công và đảm bảo đồng bộ hệ thống. Các nguyên tắc thiết kế quan trọng

– Chuẩn hóa mô-đun ống gió:
Chia hệ thống thành các mô-đun rời như: đoạn thẳng, co, tê, giảm, mặt bích, van…
Việc chuẩn hóa giúp:

• Gia công nhanh

• Lắp đặt thuận tiện

• Dễ kiểm tra – bảo trì

– Ứng dụng phần mềm CAD/BIM trong thiết kế:
Thiết kế 3D giúp xác định chính xác:

• Kích thước từng đoạn ống

• Vị trí co – tê – van – cửa gió

• Khả năng va chạm với dầm, ống nước, điện, PCCC

– Hạn chế tối đa thay đổi tại công trường
Ống gió được thiết kế chuẩn ngay từ đầu sẽ giảm 95% lỗi phát sinh trong quá trình lắp đặt.

– Kiểm duyệt bản vẽ trước khi gia công
Tất cả kích thước – quy cách – độ dày – loại mặt bích – loại gioăng phải được chốt rõ ràng trước khi đưa vào xưởng.

Đảm bảo độ kín khí tuyệt đối – yếu tố quyết định hiệu suất HVAC

Độ kín khí là tiêu chí quan trọng trong gia công ống gió mà nhiều đơn vị thi công thường xem nhẹ. Một hệ thống ống gió rò rỉ 10–15% khí có thể khiến chi phí năng lượng tăng thêm 20–30%. Giải pháp đảm bảo kín khí:

– Sử dụng mặt bích và gioăng đúng chuẩn
Thành An khuyến nghị:

• Mặt bích vuông: V, C, TDC, TDF tùy cấp áp

• Dùng gioăng cao su EPDM chống lão hóa

• Bulong và ke siết đúng kích cỡ

– Kiểm tra mối nối ống – phụ kiện
Các mối ghép phải:

• Phẳng – thẳng – không răng cưa

• Siết đều bulong

• Không hở mép

– Thử kín khí trước và sau lắp đặt
Có thể áp dụng:

• Thử áp dương

• Thử áp âm

• Kiểm tra bằng khói

• Kiểm tra bằng thiết bị đo chênh áp

– Đảm bảo chất lượng trong từng công đoạn gia công

• Kiểm tra độ dày tôn đầu vào

• Đảm bảo đường cắt mịn

• Cuốn ống và ép gân đúng tiêu chuẩn

• Bảo vệ bề mặt tránh trầy xước gây rò khí

Gia công co, tê, giảm, mặt bích và van gió – yêu cầu độ chính xác cao

Hệ thống ống gió không chỉ bao gồm các đoạn ống thẳng mà còn rất nhiều phụ kiện đóng vai trò điều tiết và chuyển hướng luồng khí. Đây là những chi tiết dễ gây sụt áp hoặc tiếng ồn nếu gia công không chuẩn.

Yêu cầu khi gia công phụ kiện:

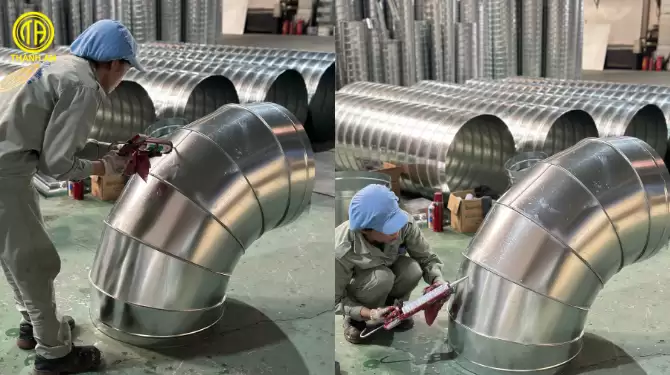

– Co 45°, co 90°

• Các cung cong phải mềm, chuẩn góc

• Đảm bảo bề mặt trong nhẵn, không gờ

• Hàn – ghép kín tuyệt đối để tránh xoáy khí

– Tê chia nhánh

• Đảm bảo góc chia hợp lý để hạn chế tổn thất áp

• Thành ống phải đều, không móp méo

– Giảm vuông – giảm tròn

• Chuyển tiếp phải mượt để tránh gây ồn

• Độ lệch tâm hoặc lệch góc cần được tính toán trước

– Mặt bích

• Độ dày đồng nhất

• Lỗ bulong đúng đường kính – đúng vị trí

• Độ vuông góc cao, không cong vênh

Gia công van gió và van phòng cháy (Fire Damper)

Đây là nhóm thiết bị đòi hỏi sự chính xác tuyệt đối:

• Lá van phải kín khít, không hở sáng

• Trục van quay nhẹ, không ma sát

• Van EI phải tuân thủ mốc EI30 – EI60 – EI120 theo hồ sơ thẩm duyệt

• Hộp điều khiển (motor/solenoid) cần được lắp đúng chiều và cố định chắc chắn

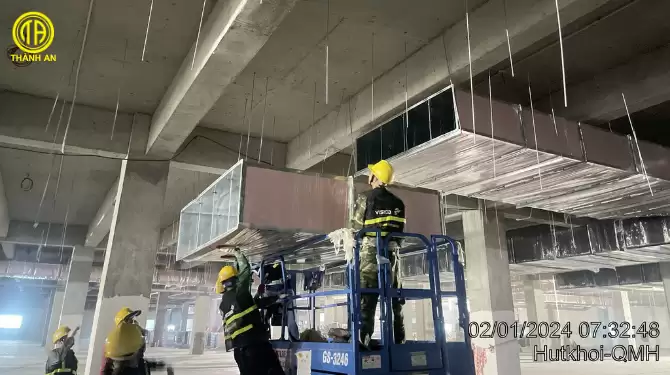

Lắp đặt và nghiệm thu – yếu tố hoàn thiện chất lượng gia công

Một sản phẩm được gia công tốt vẫn có thể hoạt động kém nếu quy trình lắp đặt không đạt tiêu chuẩn. Đây là lý do Thành An luôn chú trọng đồng bộ từ sản xuất đến thi công.

– Giá đỡ – ty treo đúng khoảng cách kỹ thuật

• Tránh võng ống

• Hạn chế rung và tiếng ồn

• Đảm bảo độ thẳng khi vận hành

– Xử lý chống rung
Đặc biệt quan trọng với ống gió cấp nối quạt hoặc AHU.

– Kiểm tra kín khí sau lắp đặt
Dù đã test tại xưởng, kiểm tra lần cuối tại công trường là bước bắt buộc.

– Lắp cửa thăm (access door)
Vị trí nên đặt tại:

• Van gió

• Co – tê

• Đoạn chuyển tiếp

• Quạt – hộp gió

Giúp thuận tiện cho việc bảo trì, vệ sinh định kỳ.

– Bảo trì sau vận hành
Bụi bẩn bám trong ống gió lâu ngày có thể gây:

• Giảm lưu lượng gió

• Tăng tiêu thụ điện

• Gây mùi trong phòng

Việc bảo trì 6–12 tháng/lần là tiêu chuẩn cần được tuân thủ trong các công trình thương mại.

Kết luận gia công ống gió

Gia công ống gió là một quy trình đòi hỏi sự chính xác trong từng chi tiết – từ vật liệu, thiết kế, sản xuất đến lắp đặt và nghiệm thu. Chỉ cần thiếu chuẩn ở một khâu, hệ thống HVAC có thể bị rò khí, sụt áp, gây ồn hoặc làm tăng chi phí vận hành.

Với kinh nghiệm thi công hàng trăm dự án từ nhà xưởng, tòa nhà, trung tâm thương mại đến phòng sạch, Thành An luôn áp dụng đầy đủ tiêu chuẩn kỹ thuật quốc tế, mang đến sản phẩm ống gió chất lượng – bền vững – tối ưu vận hành.

Với hơn 10 năm kinh nghiệm trong sản xuất và thi công  ống gió, cửa gió, van gió, tủ điện, thang máng cáp, tủ pccc. Thành An cam kết mang đến cho khách hàng giải pháp đồng bộ, đạt chuẩn quốc tế, tiết kiệm năng lượng và an toàn tuyệt đối.
