Tủ Điện Điều Khiển Là Gì? Cấu Tạo, Nguyên Lý Và Ứng Dụng
Th2
Tủ điện điều khiển “bộ não trung tâm” giúp vận hành ổn định máy móc, dây chuyền sản xuất, hệ thống HVAC, PCCC và nhiều hạng mục kỹ thuật khác. Việc hiểu rõ bản chất, cấu tạo và nguyên lý hoạt động của tủ điện điều khiển sẽ giúp chủ đầu tư và đơn vị vận hành lựa chọn giải pháp phù hợp, đảm bảo an toàn và tối ưu hiệu suất lâu dài.
Tổng Quan Về Tủ Điện Điều Khiển Trong Hệ Thống Điện
Tủ điện điều khiển là tổ hợp thiết bị điện được lắp đặt trong một kết cấu vỏ bảo vệ, có nhiệm vụ điều khiển, giám sát và bảo vệ hoạt động của một hoặc nhiều thiết bị điện. Khác với tủ phân phối điện thông thường chỉ thực hiện chức năng cấp nguồn, tủ điện điều khiển tham gia trực tiếp vào quá trình vận hành hệ thống.
Trong thực tế thi công, tủ điện điều khiển thường được thiết kế riêng theo từng yêu cầu công trình. Mỗi hệ thống – từ bơm nước, quạt thông gió, chiller, dây chuyền sản xuất đến hệ thống chữa cháy – đều có đặc thù kỹ thuật riêng, đòi hỏi phương án điều khiển phù hợp.
Tủ điện điều khiển không đơn thuần là nơi tập hợp thiết bị đóng cắt mà còn tích hợp giải pháp tự động hóa, giúp:
-
Điều khiển động cơ theo chế độ tay hoặc tự động
-
Bảo vệ thiết bị trước các sự cố quá tải, ngắn mạch
-
Giám sát trạng thái vận hành
-
Kết nối với hệ thống điều khiển trung tâm
Trong bối cảnh chuyển đổi số và tự động hóa công nghiệp, vai trò của tủ điện điều khiển ngày càng trở nên quan trọng.
Cấu Tạo Tủ Điện Điều Khiển Và Yêu Cầu Kỹ Thuật Khi Gia Công
Một tủ điện điều khiển hoàn chỉnh bao gồm hai thành phần chính: phần vỏ tủ và hệ thống thiết bị lắp đặt bên trong. Tuy nhiên, để đảm bảo độ bền và an toàn, quá trình thiết kế và gia công cần tuân thủ các tiêu chuẩn kỹ thuật nghiêm ngặt.
Kết Cấu Vỏ Tủ Và Tiêu Chuẩn Bảo Vệ
Vỏ tủ thường được chế tạo từ thép sơn tĩnh điện hoặc inox tùy theo môi trường lắp đặt. Đối với các công trình trong nhà, môi trường khô ráo, thép sơn tĩnh điện là lựa chọn phổ biến nhờ chi phí hợp lý và độ bền cao. Trong khi đó, khu vực ngoài trời hoặc môi trường ẩm ướt, ăn mòn yêu cầu vỏ inox hoặc thiết kế đạt cấp bảo vệ IP cao hơn.
Vỏ tủ không chỉ đóng vai trò bảo vệ thiết bị khỏi bụi, nước và va đập mà còn đảm bảo:
-
Cách điện an toàn
-
Hạn chế rò rỉ điện
-
Tản nhiệt hiệu quả
-
Dễ bảo trì, thao tác
Ngoài ra, hệ thống khóa, gioăng chống bụi, quạt thông gió hoặc bộ sưởi chống ẩm cũng có thể được tích hợp tùy theo điều kiện vận hành.

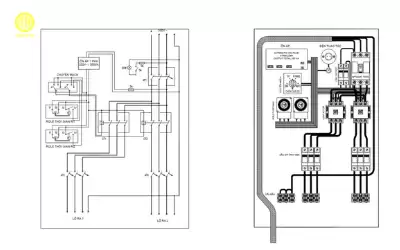

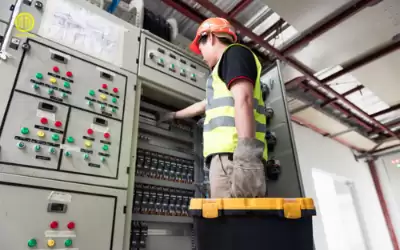

Hệ Thống Thiết Bị Lắp Bên Trong Tủ
Phần lõi của tủ điện điều khiển bao gồm nhiều thiết bị điện khác nhau, được bố trí khoa học trên thanh ray hoặc tấm lắp.
Các thiết bị thường gặp gồm:
-
Aptomat tổng và aptomat nhánh dùng để bảo vệ quá tải, ngắn mạch
-
Contactor thực hiện đóng ngắt tải công suất lớn
-
Rơ le nhiệt bảo vệ động cơ khỏi tình trạng quá dòng
-
Biến tần điều chỉnh tốc độ động cơ, tối ưu tiêu thụ điện năng
-
PLC thực hiện lập trình điều khiển tự động
-
Rơ le trung gian, timer hỗ trợ điều khiển theo logic
Ngoài ra còn có hệ thống thanh cái đồng, cầu đấu dây, máng đi dây, đèn báo trạng thái, nút nhấn điều khiển và màn hình HMI nếu cần giám sát trực quan.
Việc bố trí thiết bị bên trong tủ điện điều khiển phải đảm bảo:
-
Khoảng cách an toàn điện
-
Dễ dàng đấu nối và bảo trì
-
Khả năng tản nhiệt tốt
-
Tính thẩm mỹ và chuyên nghiệp
Một tủ điện được thiết kế chuẩn kỹ thuật không chỉ hoạt động ổn định mà còn thuận tiện trong quá trình vận hành lâu dài.
Nguyên Lý Hoạt Động Của Tủ Điện Điều Khiển Trong Thực Tế
Nguyên lý vận hành của tủ điện điều khiển phụ thuộc vào chức năng cụ thể, tuy nhiên về cơ bản đều tuân theo quy trình kiểm soát và bảo vệ.
Khi nguồn điện được cấp vào tủ thông qua aptomat tổng, hệ thống điều khiển sẽ tiếp nhận tín hiệu từ người vận hành hoặc từ các cảm biến hiện trường như cảm biến áp suất, nhiệt độ, mực nước…
Tín hiệu này được xử lý bởi PLC hoặc hệ thống rơ le logic. Dựa trên chương trình cài đặt, contactor sẽ thực hiện đóng hoặc ngắt tải. Trong suốt quá trình vận hành, các thiết bị bảo vệ liên tục giám sát dòng điện và trạng thái hệ thống.
Nếu xảy ra sự cố như quá tải, ngắn mạch hoặc mất pha, thiết bị bảo vệ sẽ tự động ngắt mạch để đảm bảo an toàn cho động cơ và toàn bộ hệ thống.
Đối với các hệ thống hiện đại, tủ điện điều khiển còn có thể:
-
Kết nối với màn hình HMI
-
Truyền dữ liệu về trung tâm điều khiển
-
Tích hợp SCADA giám sát từ xa
Nhờ đó, việc vận hành không còn phụ thuộc hoàn toàn vào thao tác thủ công.
Các Dòng Tủ Điện Điều Khiển Được Ứng Dụng Phổ Biến
Tùy theo đặc thù công trình, tủ điện điều khiển được thiết kế với chức năng chuyên biệt.
Trong nhà máy sản xuất, tủ điều khiển động cơ (MCC) được sử dụng để quản lý nhiều động cơ cùng lúc, đảm bảo dây chuyền hoạt động liên tục.
Trong hệ thống cấp nước và xử lý nước thải, tủ điều khiển bơm giúp tự động bật tắt bơm theo mực nước, hạn chế tràn hoặc cạn bể.
Đối với công trình tòa nhà và trung tâm thương mại, tủ điện điều khiển HVAC đảm nhiệm điều khiển quạt, AHU, FCU, chiller nhằm duy trì môi trường không khí ổn định.
Trong hệ thống phòng cháy chữa cháy, tủ điều khiển bơm PCCC đóng vai trò kích hoạt bơm khi có tín hiệu báo cháy, đảm bảo phản ứng kịp thời khi xảy ra sự cố.
Ngoài ra, các dây chuyền sản xuất tự động trong khu công nghiệp đều sử dụng tủ PLC để lập trình và điều khiển toàn bộ quá trình vận hành.
Lợi Ích Khi Sử Dụng Tủ Điện Điều Khiển Trong Công Trình
Việc đầu tư đúng giải pháp tủ điện điều khiển mang lại nhiều giá trị thực tế.
Trước hết là nâng cao mức độ tự động hóa, giảm phụ thuộc vào thao tác thủ công. Điều này giúp tiết kiệm nhân công và hạn chế sai sót do con người.
Thứ hai, hệ thống được bảo vệ tốt hơn trước các sự cố điện, giảm nguy cơ hư hỏng thiết bị và gián đoạn sản xuất.
Thứ ba, nhờ tích hợp biến tần và điều khiển thông minh, tủ điện điều khiển giúp tối ưu điện năng tiêu thụ, từ đó giảm chi phí vận hành.
Quan trọng hơn, việc giám sát tập trung giúp chủ đầu tư kiểm soát tình trạng hệ thống một cách chủ động và kịp thời xử lý khi có cảnh báo.
Những Yếu Tố Cần Lưu Ý Khi Thiết Kế Và Lắp Đặt
Để tủ điện điều khiển hoạt động ổn định lâu dài, quá trình thiết kế và thi công cần được thực hiện bài bản.
Trước tiên là tính toán chính xác công suất tải, dòng điện và điều kiện vận hành để lựa chọn thiết bị phù hợp. Việc chọn sai công suất có thể dẫn đến quá tải hoặc lãng phí chi phí đầu tư.
Tiếp theo là bố trí thiết bị khoa học nhằm đảm bảo khả năng tản nhiệt và thuận tiện bảo trì. Các dây dẫn phải được đánh số rõ ràng, đi gọn gàng trong máng cáp.
Hệ thống tiếp địa cần được thực hiện đúng tiêu chuẩn nhằm đảm bảo an toàn điện.
Cuối cùng, đơn vị sản xuất và lắp đặt phải có kinh nghiệm thực tế, am hiểu tiêu chuẩn kỹ thuật và quy trình kiểm tra trước khi bàn giao.
Kết Luận Tủ Điện Điều Khiển
Tủ điện điều khiển giữ vai trò trung tâm trong các hệ thống điện hiện đại, từ nhà máy sản xuất đến tòa nhà thương mại và hệ thống kỹ thuật chuyên biệt như HVAC hay PCCC. Không chỉ giúp điều khiển và bảo vệ thiết bị, tủ điện điều khiển còn góp phần tối ưu hóa vận hành và nâng cao mức độ tự động hóa cho toàn bộ công trình.
Việc lựa chọn giải pháp phù hợp, thiết kế đúng tải và thi công chuẩn kỹ thuật sẽ quyết định trực tiếp đến độ bền và hiệu quả hoạt động lâu dài của hệ thống. Trong bối cảnh yêu cầu kỹ thuật ngày càng cao, đầu tư đúng vào tủ điện điều khiển chính là nền tảng để đảm bảo an toàn, ổn định và phát triển bền vững cho mọi công trình.
