Van Dập Lửa Chống Cháy: Cấu Tạo, Tiêu Chuẩn Và Lưu Ý Lắp Đặt

Posted on 15/01/2026 by ADmin

15
Th1

Van dập lửa là thiết bị quan trọng trong hệ thống thông gió và điều hòa không khí, có chức năng ngăn chặn sự lan truyền của lửa và khói qua các tuyến ống gió khi xảy ra hỏa hoạn. Việc hiểu rõ cấu tạo, tiêu chuẩn kỹ thuật và những lưu ý trong quá trình lắp đặt van dập lửa không chỉ giúp công trình đáp ứng yêu cầu phòng cháy chữa cháy mà còn đảm bảo an toàn cho con người và tài sản. Bài viết dưới đây sẽ cung cấp cái nhìn đầy đủ và chi tiết về van dập lửa chống cháy trong thực tế thi công.

Van dập lửa là gì?

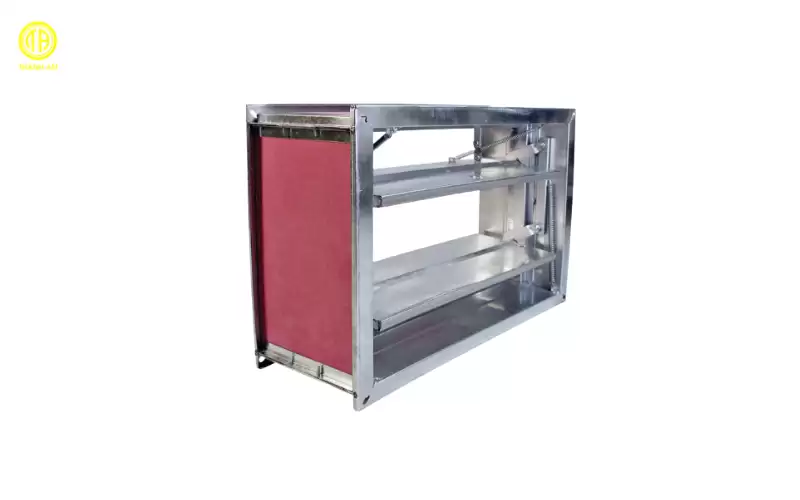

Van dập lửa (Fire Damper) là thiết bị được lắp đặt trên hệ thống ống gió nhằm tự động đóng lại khi nhiệt độ vượt ngưỡng cho phép, từ đó ngăn lửa và khói lan truyền giữa các khu vực hoặc tầng trong công trình.

Van dập lửa thường được sử dụng tại:

• Vị trí ống gió xuyên tường, xuyên sàn

• Khu vực ngăn cháy giữa các khoang

• Nhà xưởng, tòa nhà cao tầng, trung tâm thương mại

Trong hệ thống PCCC hiện đại, van dập lửa được xem là hạng mục bắt buộc để đảm bảo an toàn cháy nổ.

Vai trò của van dập lửa trong hệ thống HVAC & PCCC

Van dập lửa giữ vai trò đặc biệt quan trọng trong việc:

• Ngăn cháy lan qua hệ thống ống gió

• Hạn chế khói độc lan sang khu vực an toàn

• Tăng thời gian thoát nạn cho con người

• Hỗ trợ công tác chữa cháy hiệu quả

Nếu không lắp đặt van dập lửa đúng vị trí, hệ thống ống gió có thể trở thành “đường dẫn” khiến đám cháy lan nhanh hơn.

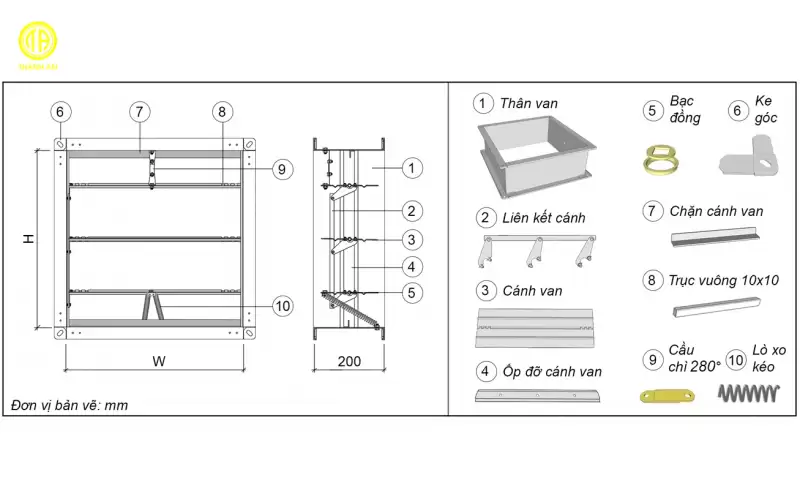

Cấu tạo cơ bản của van dập lửa

Một van dập lửa tiêu chuẩn thường bao gồm các bộ phận chính sau:

Thân van

• Được chế tạo từ thép mạ kẽm hoặc thép sơn tĩnh điện

• Có khả năng chịu nhiệt cao

• Gia công kín khít để hạn chế rò rỉ khói

Lá van

• Thiết kế dạng cánh lật hoặc nhiều cánh

• Đóng mở tự động khi gặp nhiệt độ cao

• Đảm bảo đóng kín hoàn toàn khi kích hoạt

Cầu chì nhiệt (fusible link)

• Tự động đứt khi nhiệt độ đạt ngưỡng (thường 70°C – 280°C)

• Kích hoạt cơ chế đóng van

Trục và lò xo hồi

• Giúp lá van đóng nhanh và dứt khoát

• Đảm bảo van luôn ở trạng thái an toàn khi có cháy

Nguyên lý hoạt động

Trong điều kiện bình thường, van dập lửa ở trạng thái mở để không khí lưu thông qua hệ thống ống gió. Khi xảy ra hỏa hoạn:

1. Nhiệt độ tăng cao tại khu vực có cháy

2. Cầu chì nhiệt bị nóng chảy và đứt

3. Lò xo hồi tác động làm lá van đóng lại

4. Đường ống gió bị chặn hoàn toàn

Quá trình này diễn ra hoàn toàn tự động, không phụ thuộc vào nguồn điện.

Phân loại

Van dập lửa cơ

• Hoạt động bằng cầu chì nhiệt

• Không sử dụng điện

• Độ bền cao, dễ bảo trì

Van dập lửa kết hợp động cơ

• Kết nối với hệ thống BMS hoặc PCCC

• Có thể đóng/mở bằng tín hiệu điều khiển

• Phù hợp công trình lớn, hiện đại

Van dập lửa vuông và tròn

• Phù hợp với từng loại ống gió

• Gia công theo kích thước thực tế công trình

Tiêu chuẩn áp dụng

Khi thiết kế và lắp đặt van dập lửa, cần tuân thủ các tiêu chuẩn PCCC hiện hành như:

• QCVN 06:2022/BXD về an toàn cháy cho nhà và công trình

• TCVN về hệ thống thông gió và điều hòa không khí

• Tiêu chuẩn chịu lửa EI (EI60, EI90, EI120…)

Van dập lửa phải có:

• Chứng nhận kiểm định PCCC

• Kết quả thử nghiệm chịu nhiệt

• Hồ sơ kỹ thuật rõ ràng

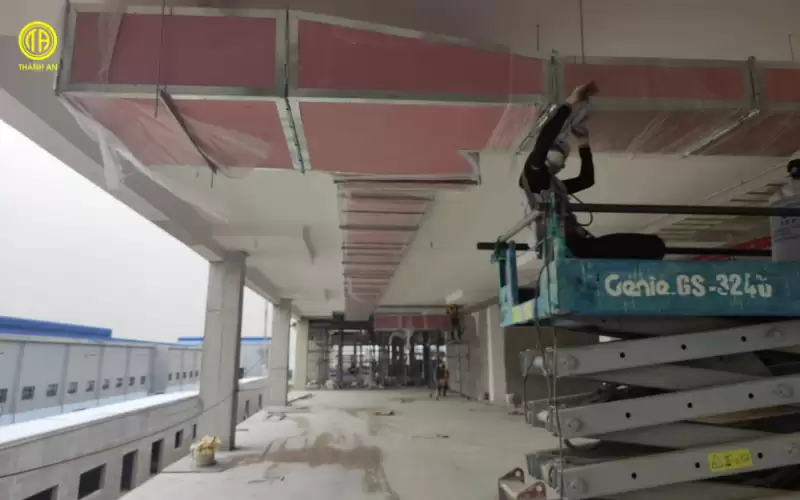

Vị trí lắp đặt van dập lửa đúng kỹ thuật

Một số vị trí bắt buộc lắp van gồm:

• Ống gió xuyên qua tường, sàn ngăn cháy

• Khu vực phân khoang cháy

• Đường ống cấp – hồi gió của hệ thống HVAC

Việc xác định đúng vị trí lắp đặt giúp van phát huy tối đa hiệu quả khi có sự cố cháy.

Những lưu ý quan trọng khi lắp đặt van dập lửa

Lắp đúng chiều và đúng vị trí: Van dập lửa phải được lắp đúng chiều đóng và đúng cao độ theo bản vẽ thiết kế.

Đảm bảo độ kín khít: Các mối nối giữa van dập lửa và ống gió cần được xử lý kín để tránh rò rỉ khói.

Không bị che khuất hoặc cản trở: Van cần có không gian đủ để đóng mở hoàn toàn khi xảy ra cháy.

Kiểm tra và bảo trì định kỳ:

• Kiểm tra cầu chì nhiệt

• Đảm bảo lá van không bị kẹt

• Vệ sinh bụi bẩn trong quá trình vận hành

Những lỗi thường gặp khi lắp đặt van dập lửa

Một số lỗi phổ biến trong thực tế thi công:

• Lắp sai vị trí so với thiết kế

• Không kiểm tra khả năng đóng mở

• Sử dụng van không đạt tiêu chuẩn chịu lửa

• Không phối hợp đồng bộ với hệ thống PCCC

Những lỗi này có thể khiến van dập lửa không phát huy tác dụng khi có hỏa hoạn.

Kết luận

Van dập lửa là thiết bị không thể thiếu trong hệ thống thông gió và phòng cháy chữa cháy của các công trình hiện đại. Việc hiểu rõ cấu tạo, nguyên lý hoạt động, tiêu chuẩn áp dụng và những lưu ý khi lắp đặt sẽ giúp hệ thống PCCC hoạt động hiệu quả, đảm bảo an toàn tối đa cho con người và tài sản. Đầu tư đúng ngay từ khâu lựa chọn và thi công van dập lửa là giải pháp bền vững cho mọi công trình.
